راهنمای انتخاب گیربکس مناسب فقط به معنی پیدا کردن مدلی با توان موتور بالاتر نیست؛ بلکه باید مشخصاتی مانند گشتاور موردنیاز، دور خروجی، نسبت تبدیل، نوع بار، تعداد دفعات روشن و خاموش شدن و شرایط محیطی نیز با دقت بررسی شوند. انتخاب اشتباه ممکن است باعث شود گیربکس نتواند بار موردنظر را بهدرستی جابهجا کند یا در اثر کارکرد مداوم و بارگذاری نامناسب، استهلاک آن افزایش پیدا کند.

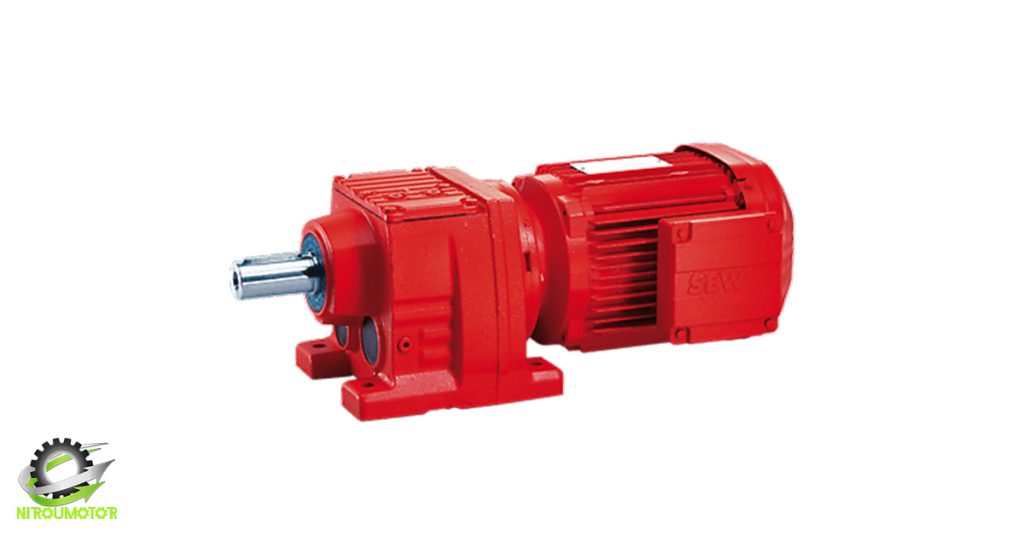

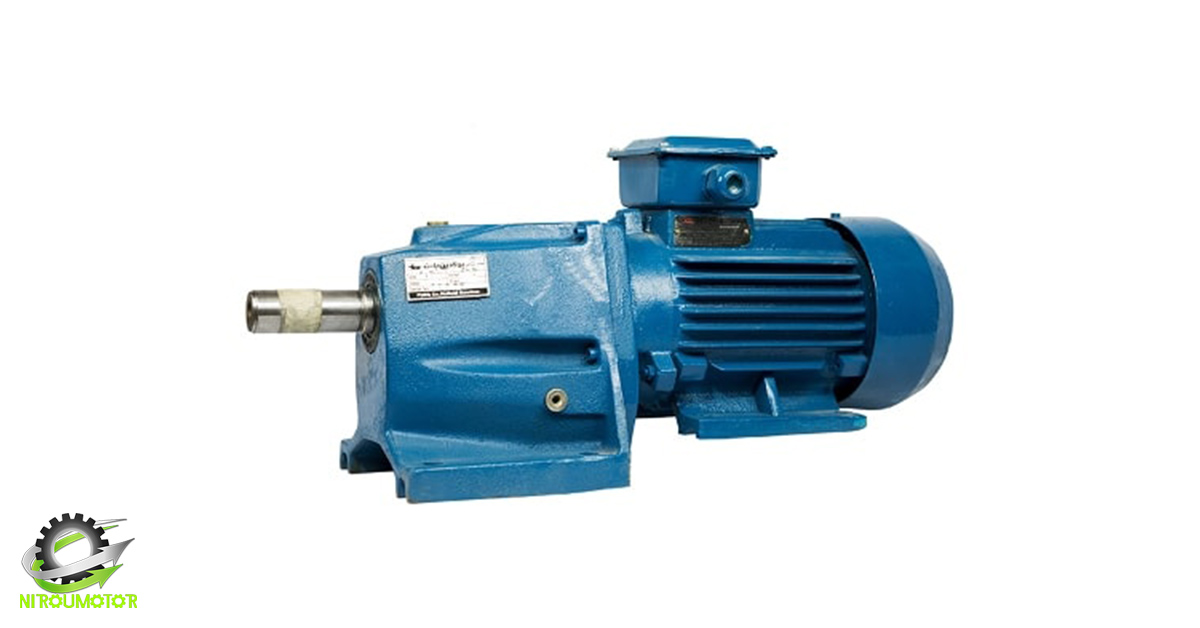

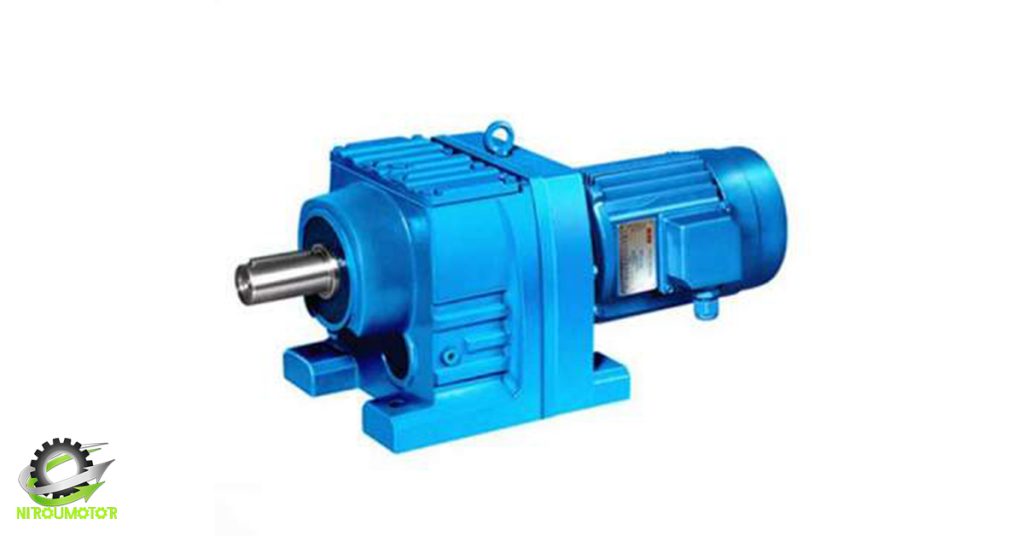

گیربکس شافت مستقیم که در بسیاری از کاربردهای صنعتی با ساختار هممحور و چرخدندههای هلیکال عرضه میشود، زمانی انتخاب مناسبی است که همراستایی محور ورودی و خروجی با طراحی دستگاه هماهنگ باشد. در این نوع گیربکس، مشخصات مختلفی از جمله نسبت تبدیل و گشتاور خروجی بر عملکرد نهایی مجموعه تأثیر میگذارند و بسته به مدل، امکان استفاده از نصب پایهای یا فلنجی نیز وجود دارد.
در این راهنمای خرید گیربکس شافت مستقیم قرار نیست فقط چند مشخصه فنی را فهرست کنیم؛ بلکه بررسی میکنیم هنگام انتخاب این تجهیز دقیقاً باید به چه عواملی توجه داشته باشید و چرا توان موتور بهتنهایی معیار کافی برای خرید نیست. اگر قصد دارید برای یک دستگاه یا خط تولید گیربکس انتخاب کنید، شناخت این عوامل میتواند از انتخاب مدل نامتناسب و هزینههای اضافی در آینده جلوگیری کند.
فهرست مطالب
مهمترین مشخصات فنی در انتخاب گیربکس شافت مستقیم
برای انتخاب یک گیربکس شافت مستقیم، نگاه کردن به توان موتور بهتنهایی کافی نیست. گیربکس باید بتواند نیروی موردنیاز دستگاه را در سرعت مناسب و تحت شرایط کاری واقعی منتقل کند. به همین دلیل در یک راهنمای خرید گیربکس شافت مستقیم باید چند مشخصه فنی را همزمان بررسی کرد؛ از توان و گشتاور گرفته تا نسبت تبدیل، دور خروجی، نوع بار و شرایط محیطی.
هر دستگاهی شرایط کاری متفاوتی دارد. برای مثال، گیربکسی که برای یک نوار نقاله با بار نسبتاً یکنواخت انتخاب میشود، لزوماً برای دستگاهی با استارتهای مکرر یا بارهای ضربهای مناسب نیست. در ادامه، مهمترین مشخصاتی را که قبل از خرید باید بررسی کنید، قدمبهقدم میبینیم.
توان موتور؛ اولین عددی که نباید بهتنهایی ملاک قرار گیرد
توان موتور معمولاً با واحد کیلووات (kW) یا اسب بخار (HP) بیان میشود و نشان میدهد موتور چه میزان توان مکانیکی در اختیار مجموعه قرار میدهد. اما انتخاب گیربکس صرفاً بر اساس توان موتور کار درستی نیست؛ زیرا گشتاور خروجی، سرعت موردنیاز و شرایط بار نیز در انتخاب نهایی نقش دارند.
اگر گیربکس برای موتوری با توان مشخص انتخاب میشود، باید بررسی شود که ظرفیت مجاز گیربکس با توان و شرایط کاری مجموعه سازگار باشد. در کاتالوگهای سازندگان معمولاً توان موتور، نسبت تبدیل، دور خروجی، گشتاور خروجی و ضریب سرویس در کنار یکدیگر ارائه میشوند تا انتخاب دقیقتری انجام شود.
بنابراین بهتر است بهجای اینکه فقط بگویید «گیربکس برای موتور ۵ کیلووات میخواهم»، اطلاعات کاملتری مانند دور موتور، دور خروجی موردنیاز، گشتاور بار و نحوه کار دستگاه را مشخص کنید.
گشتاور خروجی؛ معیار مهم برای تحمل بار
گشتاور نشاندهنده توانایی سیستم برای ایجاد نیروی چرخشی در محور خروجی است و معمولاً با نیوتنمتر (N·m) بیان میشود. در انتخاب گیربکس، گشتاور موردنیاز دستگاه باید با گشتاور مجاز گیربکس مقایسه شود.
این موضوع بهخصوص در زمان راهاندازی اهمیت بیشتری پیدا میکند؛ زیرا ممکن است دستگاه در لحظه شروع به کار یا هنگام مواجهه با بارهای سنگین، گشتاور بیشتری نسبت به حالت عادی نیاز داشته باشد. در فرآیندهای انتخاب صنعتی نیز حداکثر گشتاور موردنیاز کاربرد با حداکثر گشتاور مجاز گیربکس بررسی میشود.
پس اگر دستگاه شما برای شروع حرکت یا جابهجایی بار سنگین به گشتاور بالایی نیاز دارد، نباید تنها به توان نامی موتور اکتفا کنید.
نسبت تبدیل؛ سرعت خروجی را متناسب با دستگاه انتخاب کنید
نسبت تبدیل یکی از مهمترین مشخصات هر گیربکس است و مشخص میکند سرعت چرخش از ورودی به خروجی تا چه اندازه کاهش پیدا میکند. بهصورت ساده، اگر سرعت ورودی موتور و سرعت خروجی موردنیاز دستگاه را داشته باشید، نسبت تبدیل ایدهآل را میتوان از رابطه زیر به دست آورد:
نسبت تبدیل ≈ دور ورودی ÷ دور خروجی
برای مثال، اگر موتور با سرعت ۱۴۰۰ دور بر دقیقه کار کند و دستگاه به حدود ۷۰ دور بر دقیقه در خروجی نیاز داشته باشد، نسبت تبدیل موردنیاز تقریباً ۲۰ خواهد بود. البته در انتخاب واقعی، نسبتهای موجود در کاتالوگ سازنده و مشخصات واقعی موتور و گیربکس نیز باید بررسی شوند. در نمونههای مهندسی سازندگان نیز نسبت تبدیل بر اساس دور ورودی و دور خروجی موردنیاز محاسبه و سپس نزدیکترین نسبت قابل ارائه انتخاب میشود.
نکته مهم این است که نسبت تبدیل بالاتر لزوماً به معنی مناسبتر بودن گیربکس نیست؛ نسبت باید با سرعت موردنیاز دستگاه و سایر پارامترهای عملکردی هماهنگ باشد.
دور خروجی؛ گیربکس باید با سرعت موردنیاز دستگاه هماهنگ باشد
بعد از نسبت تبدیل، باید به دور خروجی توجه کنید. این پارامتر مشخص میکند محور خروجی گیربکس با چه سرعتی میچرخد و مستقیماً بر سرعت عملکرد دستگاه تأثیر میگذارد.
برای مثال، ممکن است یک موتور با دور نسبتاً بالا، برای حرکت یک نوار نقاله به سرعت بسیار کمتری در محور خروجی نیاز داشته باشد. در چنین شرایطی باید گیربکسی انتخاب شود که با نسبت تبدیل مناسب، دور خروجی موردنیاز را فراهم کند.
در انتخاب حرفهای، بهتر است دور خروجی موردنیاز دستگاه را قبل از خرید مشخص کنید و سپس مدلهایی را بررسی کنید که این سرعت را با نسبت تبدیل مناسب ارائه میدهند.
ضریب سرویس؛ انتخاب گیربکس فقط برای شرایط ایدهآل نیست
یکی از پارامترهایی که در خرید گیربکسهای صنعتی نباید نادیده گرفته شود، ضریب سرویس (Service Factor) است. این ضریب به شرایط کاری و نوع بار مربوط میشود و کمک میکند ظرفیت گیربکس متناسب با نحوه استفاده واقعی از دستگاه انتخاب شود.
تعداد ساعات کار در روز، دفعات راهاندازی، نوع بار، بارهای ضربهای و رفتار دینامیکی دستگاه میتوانند در تعیین ضریب سرویس موردنیاز مؤثر باشند. برای نمونه، گیربکسی که در یک کاربرد سبک و یکنواخت کار میکند، ممکن است به شرایط انتخاب متفاوتی نسبت به تجهیزی که بهطور مکرر استارت میخورد یا تحت بارهای متغیر و ضربهای قرار دارد، نیاز داشته باشد.
به همین دلیل هنگام خرید باید مشخص کنید گیربکس روزانه چند ساعت کار میکند و بار واردشده به آن تا چه اندازه ثابت یا متغیر است.
نوع بار و نحوه کار دستگاه را مشخص کنید
قبل از انتخاب گیربکس، فقط وزن یا توان دستگاه را در نظر نگیرید؛ ماهیت بار نیز اهمیت دارد. بار ممکن است یکنواخت، متغیر یا همراه با ضربه و شوک باشد و هرکدام شرایط متفاوتی برای انتخاب ایجاد میکنند.
همچنین تعداد دفعات روشن و خاموش شدن دستگاه و مدت زمان کارکرد روزانه باید مشخص باشد. سازندگان گیربکس برای انتخاب دقیق، اطلاعاتی مانند ساعات کار، شرایط راهاندازی و بارهای اوج را در محاسبات خود وارد میکنند.
ابعاد، نوع شافت و روش نصب را فراموش نکنید
حتی اگر توان، گشتاور و نسبت تبدیل مناسب باشند، گیربکس باید از نظر مکانیکی نیز با دستگاه شما سازگار باشد. نوع شافت خروجی، ابعاد، نحوه نصب و فضای در دسترس از جمله مواردی هستند که باید قبل از خرید بررسی شوند.
برای مثال، بسته به مدل گیربکس ممکن است نصب بهصورت پایهای یا فلنجی انجام شود. همچنین قطر و مشخصات شافت خروجی باید با اجزای متصلشونده به گیربکس هماهنگ باشد. در برخی مدلهای صنعتی حتی محدودیتهای مربوط به بار شعاعی یا Overhung Load نیز در کاتالوگ مشخص میشود.
بنابراین قبل از سفارش، بهتر است نقشه ابعادی و اطلاعات نصب مدل موردنظر را با فضای واقعی دستگاه مقایسه کنید.
شرایط محیطی؛ دما و محل نصب هم در انتخاب مؤثرند
دمای محیط، میزان تهویه، گردوغبار، رطوبت، فضای بسته یا باز و ارتفاع محل نصب میتوانند بر شرایط کاری گیربکس تأثیر بگذارند. در پروژههای صنعتی، حتی برای محاسبات حرارتی گیربکس نیز اطلاعاتی مانند دمای محیط، ارتفاع از سطح دریا، موقعیت نصب و شرایط تهویه مورد توجه قرار میگیرد.
بنابراین اگر قرار است گیربکس در محیط گرم، مرطوب، بسیار پرگردوغبار یا فضای محدود نصب شود، این موضوع را هنگام خرید به فروشنده یا کارشناس فنی اعلام کنید. انتخاب مدل مناسب باید بر اساس شرایط واقعی محل کار انجام شود، نه فقط مشخصات روی کاغذ.
چطور گیربکس شافت مستقیم مناسب را انتخاب کنیم؟
بعد از بررسی مشخصات فنی، مرحله مهمتر این است که این اطلاعات را کنار هم قرار دهید و بر اساس نیاز واقعی دستگاه، مدل مناسب را انتخاب کنید. در واقع در خرید گیربکس شافت مستقیم، یک عدد بهتنهایی تعیینکننده نیست؛ انتخاب درست زمانی انجام میشود که مشخصات گیربکس با شرایط واقعی کار هماهنگ باشد.
برای اینکه انتخاب دقیقتری داشته باشید، بهتر است این مسیر را دنبال کنید:
۱. ابتدا نیاز دستگاه را مشخص کنید
قبل از بررسی مدلهای مختلف، مشخص کنید گیربکس قرار است در چه دستگاهی استفاده شود و وظیفه آن دقیقاً چیست. نوع دستگاه، میزان بار، سرعت موردنیاز و نحوه انتقال نیرو، محدوده انتخاب را مشخص میکنند.
برای مثال، نیاز یک نوار نقاله با حرکت پیوسته و بار نسبتاً یکنواخت با دستگاهی که بهطور مکرر راهاندازی و متوقف میشود یکسان نیست. بنابراین بهتر است مشخصات کاربرد را پیش از انتخاب مدل در اختیار فروشنده یا کارشناس فنی قرار دهید.
۲. دور خروجی موردنیاز را از روی عملکرد دستگاه تعیین کنید
بهجای اینکه ابتدا یک گیربکس را انتخاب کنید و سپس ببینید سرعت خروجی آن مناسب است یا نه، بهتر است سرعت موردنیاز دستگاه را مشخص کنید. سپس میتوان نسبت تبدیل مناسب را پیدا کرد و مدلهایی را بررسی کرد که به دور خروجی موردنظر نزدیک هستند.
این روش از انتخاب گیربکسی که بیش از حد سرعت را کاهش میدهد یا خروجی آن برای دستگاه زیاد است، جلوگیری میکند.
۳. گشتاور موردنیاز را با ظرفیت گیربکس مقایسه کنید
در مرحله بعد باید مشخص شود دستگاه در محور خروجی به چه میزان گشتاور نیاز دارد. این مقدار باید با گشتاور مجاز گیربکس مقایسه شود و شرایط راهاندازی و بارهای احتمالی نیز در نظر گرفته شوند.
اگر دستگاه هنگام شروع به کار با بار سنگین مواجه میشود یا بار آن متغیر و ضربهای است، انتخاب گیربکس نباید صرفاً بر اساس شرایط عادی کار انجام شود. در چنین کاربردهایی، بررسی ضریب سرویس و شرایط دینامیکی دستگاه اهمیت بیشتری پیدا میکند.
۴. مدل را فقط بر اساس «بالاتر بودن ظرفیت» انتخاب نکنید
گاهی تصور میشود انتخاب یک گیربکس با توان یا گشتاور بالاتر همیشه تصمیم مطمئنتری است؛ اما انتخاب گیربکس باید بر اساس مجموعهای از پارامترهای فنی و شرایط نصب انجام شود.
مدل انتخابشده باید از نظر نسبت تبدیل، گشتاور، سرعت خروجی، نوع نصب، ابعاد و شرایط کاری با دستگاه سازگار باشد. بزرگتر بودن گیربکس بدون توجه به این موارد لزوماً به معنی انتخاب مناسبتر نیست.
۵. سازگاری مکانیکی را قبل از سفارش بررسی کنید
در آخرین مرحله، مشخصات فنی مدل انتخابشده را با دستگاه مقایسه کنید. ابعاد گیربکس، نوع و اندازه شافت، موقعیت نصب و فضای موجود باید با طراحی دستگاه هماهنگ باشند.
این بررسی ساده میتواند از مشکلی جلوگیری کند که گاهی پس از خرید مشخص میشود: گیربکس از نظر توان و گشتاور مناسب است، اما از نظر ابعاد یا نحوه اتصال امکان نصب مستقیم روی دستگاه را ندارد.
یک انتخاب مطمئن چه ویژگیهایی دارد؟
یک گیربکس شافت مستقیم مناسب، گیربکسی نیست که صرفاً بالاترین توان یا بیشترین گشتاور را داشته باشد؛ بلکه باید بتواند سرعت موردنیاز، گشتاور لازم و شرایط کاری دستگاه را با ظرفیت مناسب پوشش دهد و از نظر مکانیکی نیز با مجموعه سازگار باشد.
اگر مشخصات دقیق دستگاه در دسترس نیست، بهتر است پیش از خرید اطلاعاتی مانند توان و دور موتور، دور خروجی موردنیاز، گشتاور بار، ساعات کار روزانه، نوع بار، تعداد استارتها و نحوه نصب را جمعآوری کنید. ارائه این اطلاعات به فروشنده یا کارشناس فنی، انتخاب مدل مناسب را بسیار دقیقتر میکند.
هنگام سفارش گیربکس شافت مستقیم چه اطلاعاتی را باید به فروشنده بدهیم؟
حتی اگر مشخصات فنی گیربکس را بشناسید، برای دریافت پیشنهاد دقیق از فروشنده یا تأمینکننده، باید اطلاعات مربوط به دستگاه و شرایط استفاده را نیز در اختیار او قرار دهید. در واقع، یکی از نکات مهم در راهنمای خرید گیربکس شافت مستقیم این است که پیش از استعلام قیمت، اطلاعات کاربرد را تا حد امکان کامل آماده کنید.
نوع دستگاه و کاربرد را مشخص کنید
ابتدا توضیح دهید گیربکس قرار است روی چه دستگاهی نصب شود و چه کاری انجام دهد. برای مثال، کاربرد آن در نوار نقاله، میکسر، دستگاه بستهبندی یا تجهیزات انتقال مواد میتواند در انتخاب مدل مناسب تأثیر داشته باشد.
مشخصات موتور را در اختیار فروشنده قرار دهید
توان موتور، دور نامی و در صورت امکان مشخصات پلاک موتور را اعلام کنید. اگر موتور از قبل تهیه شده است، ارسال تصویر پلاک آن میتواند اطلاعات دقیقتری در اختیار فروشنده قرار دهد و از اشتباه در ثبت مشخصات جلوگیری کند.
سرعت موردنیاز دستگاه را اعلام کنید
فقط گفتن توان موتور کافی نیست. مشخص کنید دستگاه در محور خروجی به چه سرعتی نیاز دارد. اگر دور خروجی دقیق را نمیدانید، بهتر است نحوه عملکرد دستگاه و سرعت مورد انتظار آن را توضیح دهید تا نسبت تبدیل مناسب بر اساس نیاز کاربرد بررسی شود.
شرایط کاری را توضیح دهید
فروشنده باید بداند گیربکس در چه شرایطی قرار است کار کند. تعداد ساعات کار در روز، میزان دفعات روشن و خاموش شدن، پیوسته یا متناوب بودن کار و یکنواخت یا متغیر بودن بار، اطلاعات مهمی برای انتخاب مدل مناسب هستند.
نحوه نصب و محدودیتهای فضای نصب را بگویید
اگر فضای مشخصی برای نصب گیربکس در نظر گرفته شده، ابعاد آن را اعلام کنید. همچنین نوع نصب موردنظر، موقعیت قرارگیری گیربکس و مشخصات اتصال به دستگاه را در اختیار فروشنده قرار دهید. این اطلاعات کمک میکند مدلی پیشنهاد شود که علاوه بر عملکرد مناسب، از نظر مکانیکی نیز با دستگاه قابل نصب باشد.
شرایط محیطی را فراموش نکنید
محل نصب گیربکس را نیز توضیح دهید؛ برای مثال، آیا تجهیز در فضای باز قرار میگیرد یا داخل سالن؟ آیا محیط دارای گردوغبار، رطوبت یا دمای بالا است؟ این اطلاعات میتواند در انتخاب پیکربندی و مشخصات مناسب گیربکس مؤثر باشد.
اگر گشتاور یا مشخصات بار را دارید، ارائه کنید
اگر مهندس طراح یا سازنده دستگاه گشتاور موردنیاز، بار محوری یا شعاعی، یا سایر اطلاعات مربوط به بار را مشخص کرده است، این دادهها را هنگام استعلام ارائه دهید. هرچه اطلاعات فنی کاربرد کاملتر باشد، امکان انتخاب دقیقتر و جلوگیری از انتخاب مدل نامتناسب بیشتر خواهد بود.
در نهایت، بهتر است هنگام سفارش گیربکس شافت مستقیم، اطلاعات را بهصورت یکجا آماده کنید و فقط به یک مشخصه مانند توان موتور اکتفا نکنید. نوع دستگاه، مشخصات موتور، سرعت خروجی، شرایط کار، نحوه نصب و محیط استفاده مجموعه اطلاعاتی هستند که تصویر دقیقتری از نیاز واقعی شما ارائه میدهند و فرآیند انتخاب و استعلام را سادهتر میکنند.
سخن نهایی
در این راهنمای خرید گیربکس شافت مستقیم دیدیم که انتخاب این تجهیز فقط به توان موتور محدود نمیشود و عواملی مانند گشتاور، نسبت تبدیل، دور خروجی، نوع بار، شرایط کاری و نحوه نصب نیز باید در نظر گرفته شوند. هماهنگ بودن این مشخصات با نیاز واقعی دستگاه، نقش مهمی در عملکرد مناسب و جلوگیری از استهلاک زودهنگام گیربکس دارد.
بهتر است پیش از خرید، اطلاعات فنی دستگاه و شرایط استفاده را بهطور کامل مشخص کنید و سپس مدلهای مناسب را با یکدیگر مقایسه کنید. اگر برخی پارامترها برایتان مشخص نیست، دریافت مشاوره از یک تأمینکننده یا کارشناس فنی میتواند به انتخاب دقیقتر کمک کند. در نهایت، گیربکس شافت مستقیم مناسب، مدلی است که مشخصات آن با کاربرد واقعی دستگاه هماهنگ باشد، نه صرفاً مدلی با توان یا ظرفیت بالاتر.
سوالات مرتبط با راهنمای خرید گیربکس شافت مستقیم
آیا میتوان گیربکس شافت مستقیم را برای هر موتوری استفاده کرد؟
خیر. سازگاری گیربکس و موتور باید بر اساس مشخصاتی مانند توان، دور موتور، نحوه اتصال و شرایط کاری بررسی شود. علاوه بر این، گیربکس باید از نظر گشتاور و نسبت تبدیل نیز با نیاز دستگاه هماهنگ باشد؛ بنابراین نمیتوان صرفاً بر اساس اندازه یا توان موتور، هر گیربکسی را انتخاب کرد.
آیا افزایش نسبت تبدیل همیشه باعث عملکرد بهتر گیربکس میشود؟
خیر. نسبت تبدیل باید متناسب با سرعت خروجی موردنیاز دستگاه انتخاب شود. افزایش بیش از حد نسبت تبدیل میتواند باعث شود دور خروجی از مقدار موردنیاز کمتر شود. بنابراین هدف، انتخاب نسبت تبدیل مناسب برای کاربرد است، نه انتخاب بالاترین نسبت ممکن.
آیا قیمت بالاتر گیربکس به معنی مناسب تر بودن آن است؟
لزوماً نه. قیمت بهتنهایی معیار مناسبی برای انتخاب نیست و عواملی مانند ظرفیت، مشخصات فنی، نوع ساخت، کیفیت قطعات، شرایط کاری و پیکربندی گیربکس باید در کنار یکدیگر بررسی شوند. مهم این است که مدل انتخابشده با نیاز واقعی دستگاه سازگار باشد، نه اینکه صرفاً گرانتر یا قدرتمندتر باشد.
