معرفی قطعات داخلی گیربکس صنعتی؛ آشنایی کامل با قطعات، عملکرد و کاربرد هر بخش

گیربکس صنعتی یکی از مهم‌ترین تجهیزات انتقال قدرت در صنایع مختلف است که وظیفه تنظیم سرعت، گشتاور و انتقال نیرو بین بخش‌های مختلف ماشین‌آلات را بر عهده دارد. عملکرد صحیح این تجهیز به هماهنگی و سلامت قطعات داخلی آن وابسته است؛ قطعاتی که هر کدام نقش مشخصی در افزایش راندمان، کاهش استهلاک و بهبود عملکرد سیستم ایفا می‌کنند.

شناخت اجزای گیربکس صنعتی تنها برای تعمیرکاران و متخصصان فنی اهمیت ندارد، بلکه مدیران نگهداری، اپراتورها و حتی خریداران تجهیزات صنعتی نیز با آگاهی از ساختار داخلی گیربکس می‌توانند انتخاب دقیق‌تر و نگهداری بهتری داشته باشند. از چرخ‌دنده‌ها و شفت‌ها گرفته تا یاتاقان‌ها، کاسه‌نمدها و سیستم روانکاری، هر یک از این اجزا تأثیر مستقیمی بر عملکرد و طول عمر گیربکس دارند.

در این مقاله با قطعات داخلی گیربکس صنعتی، وظیفه هر قطعه، نحوه عملکرد آن‌ها و نقششان در انتقال قدرت آشنا می‌شویم تا درک بهتری از ساختار این تجهیز پرکاربرد صنعتی به دست آورید.

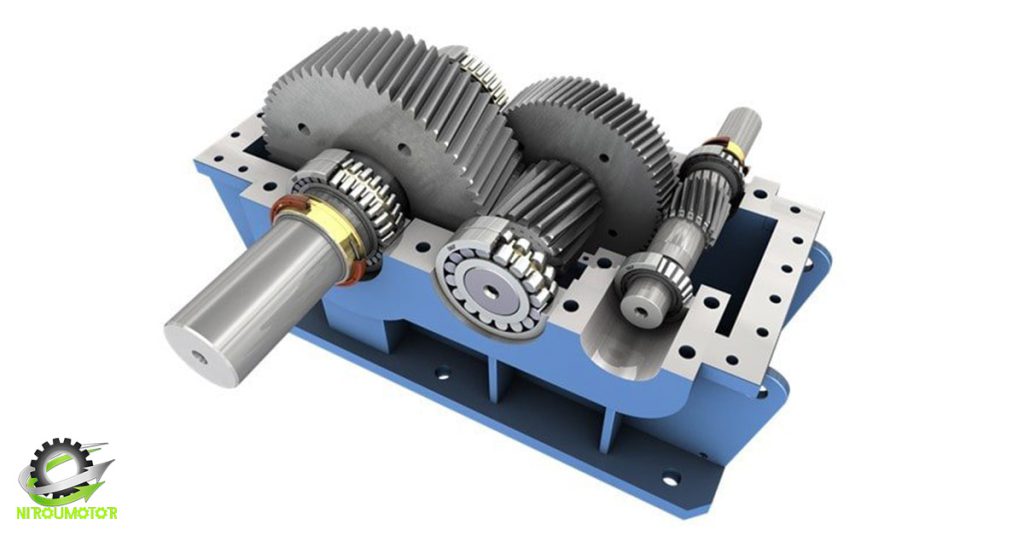

اجزای اصلی گیربکس صنعتی کدام‌اند؟

گیربکس صنعتی از مجموعه‌ای از قطعات مکانیکی تشکیل شده است که در کنار یکدیگر وظیفه انتقال و کنترل قدرت را بر عهده دارند. شناخت قطعات داخلی گیربکس صنعتی به شما کمک می‌کند تا عملکرد این تجهیز را بهتر درک کرده و در زمان نگهداری یا عیب‌یابی، تصمیمات دقیق‌تری بگیرید. مهم‌ترین اجزای گیربکس صنعتی عبارت‌اند از:

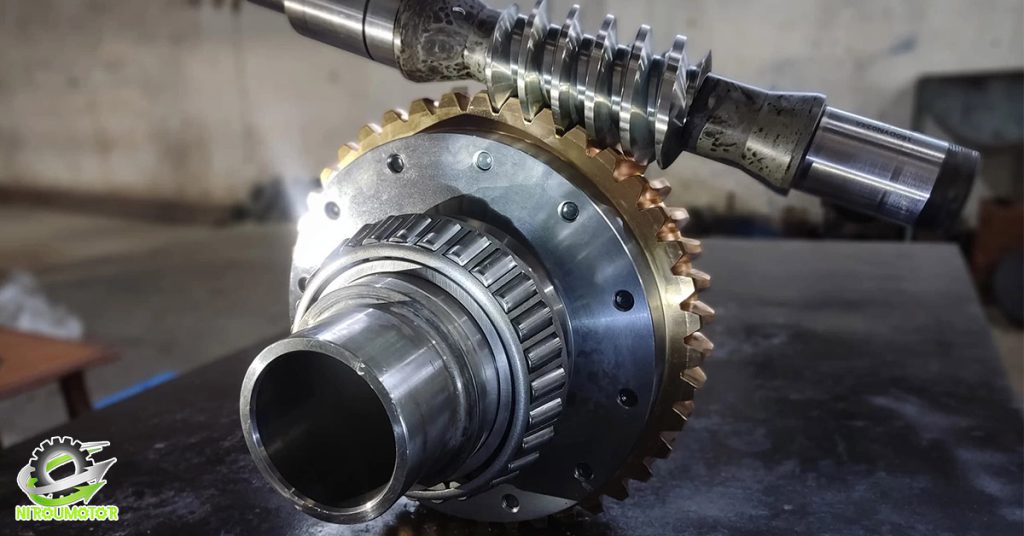

چرخ‌دنده‌ها (Gears)

چرخ‌دنده‌ها مهم‌ترین بخش گیربکس هستند و وظیفه انتقال نیرو و تغییر سرعت و گشتاور را بر عهده دارند. نوع طراحی چرخ‌دنده‌ها تعیین‌کننده عملکرد گیربکس است و می‌تواند به شکل ساده، هلیکال، مخروطی یا حلزونی باشد.

شفت ورودی و شفت خروجی (Input & Output Shafts)

شفت ورودی نیروی تولیدشده توسط الکتروموتور را دریافت می‌کند و به چرخ‌دنده‌ها منتقل می‌کند. شفت خروجی نیز نیروی پردازش‌شده را به دستگاه یا ماشین‌آلات صنعتی انتقال می‌دهد.

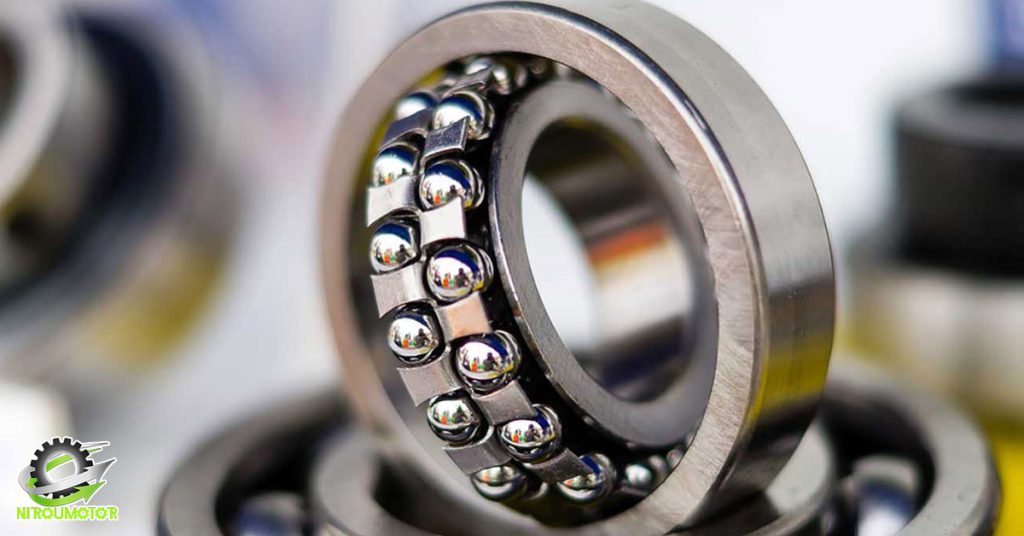

یاتاقان یا بلبرینگ (Bearings)

یاتاقان‌ها از شفت‌ها و چرخ‌دنده‌ها پشتیبانی می‌کنند و باعث کاهش اصطکاک میان قطعات متحرک می‌شوند. این قطعات نقش مهمی در افزایش طول عمر گیربکس دارند.

پوسته گیربکس (Gearbox Housing)

تمام قطعات داخلی گیربکس صنعتی درون پوسته قرار می‌گیرند. پوسته علاوه بر محافظت از اجزای داخلی در برابر ضربه، گردوغبار و رطوبت، به حفظ تراز و استحکام قطعات نیز کمک می‌کند.

کاسه‌نمدها و آب‌بندها (Seals)

این قطعات از نشت روغن به بیرون و ورود آلودگی‌ها به داخل گیربکس جلوگیری می‌کنند. عملکرد صحیح کاسه‌نمدها تأثیر مستقیمی بر سلامت سیستم روانکاری دارد.

سیستم روانکاری و روغن گیربکس

روغن گیربکس وظیفه کاهش اصطکاک، خنک‌کاری قطعات و جلوگیری از سایش را بر عهده دارد. بدون روانکاری مناسب، قطعات داخلی گیربکس صنعتی به‌سرعت دچار فرسودگی خواهند شد.

کوپلینگ (Coupling)

کوپلینگ قطعه‌ای است که موتور را به گیربکس متصل می‌کند و وظیفه انتقال یکنواخت نیرو و کاهش اثر لرزش‌ها و ضربات را بر عهده دارد.

خارها، بوش‌ها و قطعات اتصال:

این قطعات کوچک اما مهم برای اتصال و تثبیت اجزای مختلف گیربکس به کار می‌روند و از جابه‌جایی ناخواسته قطعات در حین کار جلوگیری می‌کنند.

هر یک از این قطعات داخلی گیربکس صنعتی نقش ویژه‌ای در عملکرد سیستم دارند و خرابی هر کدام می‌تواند موجب کاهش راندمان، افزایش مصرف انرژی یا حتی توقف کامل تجهیزات شود.

علائم فرسودگی قطعات گیربکس صنعتی

قطعات داخلی گیربکس صنعتی در شرایط کاری سخت و تحت فشار مداوم فعالیت می‌کنند. به همین دلیل، با گذشت زمان ممکن است دچار سایش، خوردگی یا آسیب شوند. تشخیص به‌موقع علائم فرسودگی می‌تواند از خرابی‌های جدی، توقف خطوط تولید و هزینه‌های سنگین تعمیرات جلوگیری کند. در ادامه به مهم‌ترین نشانه‌های فرسودگی قطعات گیربکس صنعتی اشاره می‌کنیم.

ایجاد صداهای غیرعادی

یکی از رایج‌ترین نشانه‌های خرابی در قطعات داخلی گیربکس صنعتی، شنیدن صداهایی مانند تق‌تق، ساییدگی، زوزه یا ضربه است. این صداها معمولاً به دلیل فرسودگی چرخ‌دنده‌ها، خرابی یاتاقان‌ها یا عدم روانکاری مناسب ایجاد می‌شوند.

افزایش لرزش دستگاه

اگر گیربکس بیش از حد معمول دچار لرزش شود، ممکن است شفت‌ها، بلبرینگ‌ها یا چرخ‌دنده‌ها دچار آسیب شده باشند. لرزش غیرطبیعی می‌تواند به سایر بخش‌های سیستم نیز آسیب برساند.

افزایش دمای گیربکس

بالا رفتن غیرعادی دمای گیربکس معمولاً نشانه وجود اصطکاک بیش از حد بین قطعات است. کمبود روغن، آلودگی روانکار یا فرسودگی قطعات داخلی گیربکس صنعتی از مهم‌ترین دلایل این مشکل محسوب می‌شوند.

نشتی روغن

مشاهده روغن در اطراف گیربکس می‌تواند نشان‌دهنده خرابی کاسه‌نمدها، آب‌بندها یا آسیب‌دیدگی پوسته باشد. نادیده گرفتن این مشکل ممکن است باعث کاهش سطح روغن و آسیب جدی به اجزای داخلی شود.

کاهش راندمان و قدرت انتقال نیرو

زمانی که گیربکس نتواند نیرو را به‌درستی منتقل کند یا عملکرد دستگاه ضعیف‌تر از گذشته شود، احتمال فرسودگی چرخ‌دنده‌ها، شفت‌ها یا سایر قطعات داخلی وجود دارد.

تغییر رنگ یا آلودگی روغن گیربکس

وجود ذرات فلزی در روغن یا تغییر رنگ آن می‌تواند نشانه سایش قطعات داخلی گیربکس صنعتی باشد. بررسی دوره‌ای روغن یکی از بهترین روش‌ها برای تشخیص زودهنگام مشکلات داخلی گیربکس است.

ضربه یا شوک در هنگام کار

اگر هنگام راه‌اندازی یا کارکرد دستگاه ضربه‌های ناگهانی احساس شود، ممکن است برخی قطعات مانند چرخ‌دنده‌ها یا کوپلینگ دچار آسیب یا لقی شده باشند.

توجه به این علائم و انجام سرویس‌های دوره‌ای باعث می‌شود قطعات داخلی گیربکس صنعتی عمر بیشتری داشته باشند و از خرابی‌های پرهزینه و توقف ناگهانی تجهیزات جلوگیری شود.

چگونه عمر قطعات گیربکس صنعتی را افزایش دهیم؟

افزایش عمر قطعات داخلی گیربکس صنعتی نه‌تنها هزینه‌های تعمیر و نگهداری را کاهش می‌دهد، بلکه از توقف ناگهانی تجهیزات و افت راندمان خطوط تولید نیز جلوگیری می‌کند. برای دستیابی به حداکثر عمر مفید گیربکس، رعایت نکات زیر ضروری است:

استفاده از روغن مناسب و تعویض به‌موقع آن

روغن گیربکس وظیفه روانکاری، کاهش اصطکاک و خنک‌کاری قطعات را بر عهده دارد. استفاده از روغن استاندارد و تعویض آن در زمان مقرر، از فرسودگی زودهنگام قطعات داخلی گیربکس صنعتی جلوگیری می‌کند.

انجام سرویس و بازرسی دوره‌ای

بررسی منظم وضعیت چرخ‌دنده‌ها، یاتاقان‌ها، کاسه‌نمدها و سطح روغن می‌تواند مشکلات احتمالی را پیش از تبدیل شدن به خرابی‌های جدی شناسایی کند.

جلوگیری از اعمال بار بیش از حد

کار کردن گیربکس تحت بارهای سنگین‌تر از ظرفیت طراحی‌شده، فشار زیادی به چرخ‌دنده‌ها و شفت‌ها وارد می‌کند و عمر قطعات داخلی گیربکس صنعتی را کاهش می‌دهد.

کنترل دمای کاری گیربکس

افزایش بیش از حد دما باعث کاهش کیفیت روغن و افزایش سایش قطعات می‌شود. به همین دلیل باید دمای عملکرد گیربکس به‌طور مرتب کنترل شود.

تراز کردن صحیح موتور و گیربکس

عدم هم‌راستایی موتور و گیربکس می‌تواند موجب لرزش، افزایش اصطکاک و آسیب به یاتاقان‌ها و شفت‌ها شود.

جلوگیری از ورود آلودگی‌ها

گردوغبار، رطوبت و ذرات خارجی می‌توانند به قطعات داخلی گیربکس صنعتی آسیب بزنند. استفاده از آب‌بندها و کاسه‌نمدهای سالم نقش مهمی در جلوگیری از این مشکل دارد.

توجه به صداها و لرزش‌های غیرعادی

هرگونه صدای غیرمعمول یا لرزش بیش از حد می‌تواند نشانه شروع یک خرابی باشد. رسیدگی سریع به این علائم از آسیب‌های گسترده‌تر جلوگیری می‌کند.

استفاده از قطعات یدکی استاندارد

در زمان تعمیر یا تعویض، استفاده از قطعات باکیفیت و استاندارد باعث حفظ عملکرد صحیح گیربکس و افزایش طول عمر سایر اجزا می‌شود.

با رعایت این نکات، می‌توان عمر قطعات داخلی گیربکس صنعتی را به میزان قابل‌توجهی افزایش داد و عملکرد پایدار و مطمئنی از تجهیزات صنعتی دریافت کرد.

نکات مهم هنگام خرید و تعویض قطعات گیربکس صنعتی

خرید و تعویض قطعات گیربکس صنعتی اگر به‌درستی انجام نشود، می‌تواند باعث کاهش راندمان دستگاه و حتی آسیب جدی به سایر اجزای سیستم شود. به همین دلیل توجه به چند نکته مهم در این فرآیند ضروری است تا عملکرد گیربکس در بهترین حالت باقی بماند.

• تطابق کامل قطعه با مدل گیربکس:
  قبل از خرید، باید مطمئن شوید قطعه دقیقاً با مدل و نوع گیربکس صنعتی شما سازگار است. حتی اختلاف‌های جزئی در ابعاد یا طراحی می‌تواند باعث اختلال در عملکرد شود.
• توجه به کیفیت ساخت قطعات:
  قطعات داخلی گیربکس صنعتی باید از مواد اولیه مقاوم و استاندارد ساخته شده باشند. استفاده از قطعات بی‌کیفیت ممکن است در کوتاه‌مدت ارزان‌تر باشد، اما در بلندمدت هزینه‌های بیشتری ایجاد می‌کند.
• انتخاب برند معتبر:
  برندهای معتبر معمولاً قطعاتی با دقت ساخت بالا و عمر طولانی‌تر ارائه می‌دهند. انتخاب برند مناسب می‌تواند نقش مهمی در افزایش عمر گیربکس داشته باشد.
• بررسی علت خرابی قبل از تعویض:
  فقط تعویض قطعه کافی نیست؛ باید علت اصلی خرابی مشخص شود. در غیر این صورت ممکن است قطعه جدید نیز در مدت کوتاهی دچار آسیب شود.
• نصب اصولی و دقیق قطعات:
  حتی بهترین قطعه هم اگر به‌درستی نصب نشود، عملکرد مطلوبی نخواهد داشت. نصب باید توسط فرد متخصص و با ابزار مناسب انجام شود.
• استفاده از روانکار مناسب پس از تعویض:
  پس از تعویض قطعات داخلی گیربکس صنعتی، استفاده از روغن استاندارد و تنظیم سطح آن اهمیت زیادی دارد تا از سایش زودهنگام جلوگیری شود.

در نهایت، توجه به این نکات باعث می‌شود تعویض قطعات گیربکس صنعتی با کمترین خطا انجام شود و عمر مفید دستگاه به شکل قابل توجهی افزایش پیدا کند.

سخن نهایی

قطعات داخلی گیربکس صنعتی نقش حیاتی در عملکرد صحیح و پایدار این تجهیز دارند و کوچک‌ترین اختلال در هر یک از آن‌ها می‌تواند کل سیستم را تحت تأثیر قرار دهد. همان‌طور که دیدیم، نگهداری اصولی، انتخاب قطعات باکیفیت و توجه به علائم اولیه خرابی، مهم‌ترین عوامل در افزایش عمر و راندمان گیربکس هستند. اگر به سرویس دوره‌ای و استفاده صحیح از گیربکس توجه شود، می‌توان از بسیاری از هزینه‌های اضافی و توقف‌های ناگهانی در خطوط تولید جلوگیری کرد.
