موتور سه فاز یکی از پرکاربردترین انواع موتورهای الکتریکی در محیطهای صنعتی و کارگاهی است و برای راهاندازی بسیاری از دستگاهها و تجهیزات مورد استفاده قرار میگیرد. اما موتور سه فاز چیست و چه ویژگیهایی باعث شده این موتورها برای کاربردهای صنعتی و کارکرد مداوم انتخاب مناسبی باشند؟
به زبان ساده، موتور سه فاز انرژی الکتریکی را به انرژی مکانیکی تبدیل میکند و با استفاده از برق سهفاز، میدان مغناطیسی دواری ایجاد میکند که باعث چرخش روتور میشود. ساختار مناسب، عملکرد پایدار و قابلیت تولید توان و گشتاور موردنیاز باعث شده این موتورها در تجهیزاتی مانند پمپها، کمپرسورها، نوار نقالهها، ماشینآلات صنعتی، بالابرها و خطوط تولید کاربرد گستردهای داشته باشند. در برخی تجهیزات که علاوه بر حرکت، توقف سریع و کنترلشده نیز اهمیت دارد، از مدلهایی مانند الکتروموتور ترمزدار سه فاز استفاده میشود.
در ادامه، ابتدا با ساختار و نحوه عملکرد موتور سه فاز آشنا میشویم و سپس انواع، مزایا، کاربردها و نکات مهم انتخاب این موتورها را بررسی میکنیم تا دید کاملتری برای انتخاب و استفاده از آنها داشته باشید.
فهرست مطالب
موتور سه فاز چیست؟
موتور سه فاز نوعی موتور الکتریکی است که برای تبدیل انرژی الکتریکی حاصل از برق سهفاز به انرژی مکانیکی استفاده میشود. این موتورها با دریافت جریان از سه فاز الکتریکی، یک میدان مغناطیسی دوار در بخش ثابت موتور ایجاد میکنند و همین میدان باعث به حرکت درآمدن روتور و در نهایت چرخش شفت میشود.
اما دلیل محبوبیت موتور سه فاز فقط توانایی تبدیل انرژی نیست. این موتورها معمولاً ساختاری ساده و مقاوم دارند و میتوانند برای کارکردهای مداوم و صنعتی گزینه مناسبی باشند. به همین دلیل در تجهیزاتی مانند پمپها، کمپرسورها، فنها، نوار نقالهها، ماشینآلات تولیدی، بالابرها و بسیاری از تجهیزات صنعتی مورد استفاده قرار میگیرند.
یکی از ویژگیهای مهم موتور سه فاز این است که جریانهای سه فاز با اختلاف فاز نسبت به یکدیگر وارد سیمپیچهای استاتور میشوند. حاصل این اختلاف فاز، ایجاد میدان مغناطیسی چرخان است. روتور تحت تأثیر این میدان قرار گرفته و شروع به چرخش میکند؛ در نتیجه انرژی الکتریکی به حرکت مکانیکی تبدیل میشود.
موتور سه فاز چه تفاوتی با موتور تک فاز دارد؟
مهمترین تفاوت این دو موتور در نوع تغذیه و نحوه تولید میدان مغناطیسی است. موتور سه فاز از منبع برق سهفاز استفاده میکند و برای بسیاری از کاربردهای صنعتی که به توان و کارکرد مداوم نیاز دارند مناسب است، در حالی که موتورهای تک فاز بیشتر در تجهیزات و محیطهایی استفاده میشوند که برق سهفاز در دسترس نیست یا توان موردنیاز پایینتر است.
البته موتور سه فاز همیشه انتخاب بهتر نیست؛ انتخاب بین موتور تک فاز و سه فاز باید بر اساس توان موردنیاز، نوع بار، شرایط برق محل، نحوه راهاندازی و کاربرد دستگاه انجام شود.
از طرف دیگر، موتور سه فاز میتواند در مدلهای مختلفی تولید شود. برای مثال، در تجهیزاتی که علاوه بر چرخش، توقف سریع و کنترلشده اهمیت دارد، میتوان از الکتروموتور ترمزدار سه فاز استفاده کرد که در آن یک سیستم ترمز به موتور اضافه شده است.
در ادامه، برای این که بهتر با عملکرد این موتور آشنا شویم، باید ببینیم موتور سه فاز چگونه کار میکند و میدان مغناطیسی دوار چگونه باعث چرخش روتور میشود.

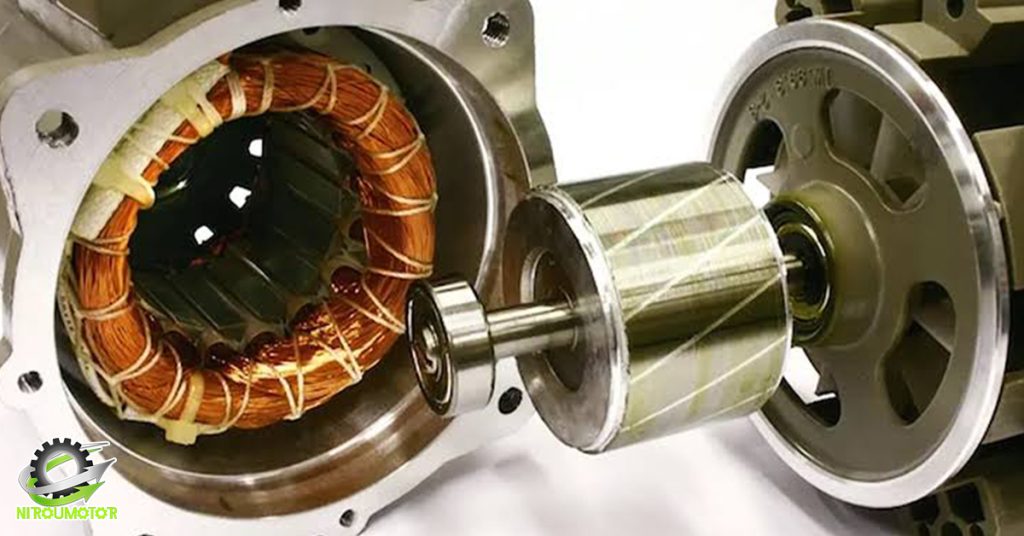

اجزای موتور سه فاز چیست؟ آشنایی با بخشهای اصلی موتور
اگر در ابتدای مقاله برایتان سؤال است که موتور سه فاز چیست، شناخت اجزای تشکیلدهنده آن میتواند درک عملکرد این دستگاه را بسیار سادهتر کند. موتور سه فاز از مجموعهای از قطعات الکتریکی و مکانیکی تشکیل شده که هرکدام وظیفه مشخصی دارند و در کنار یکدیگر، انرژی الکتریکی را به انرژی مکانیکی و حرکت چرخشی تبدیل میکنند.
ساختار دقیق موتورها ممکن است با توجه به توان، نوع و کاربرد آنها متفاوت باشد، اما بخشهای اصلی در بسیاری از مدلها مشابه هستند. مهمترین اجزای موتور سه فاز عبارتاند از:
۱. استاتور؛ بخش ثابت موتور
استاتور قسمت ثابت موتور است و معمولاً از هسته آهنی و سیمپیچهای مسی تشکیل میشود. جریان سهفاز وارد سیمپیچهای استاتور شده و در نتیجه، میدان مغناطیسی دوار ایجاد میشود. این میدان نقش اصلی را در به حرکت درآمدن روتور دارد.
۲. روتور؛ بخش چرخان موتور
روتور بخش متحرک موتور است که در داخل استاتور قرار میگیرد. میدان مغناطیسی ایجادشده توسط استاتور با روتور برهمکنش میکند و باعث چرخش آن میشود. روتور در موتور سه فاز میتواند ساختارهای متفاوتی داشته باشد که یکی از رایجترین آنها نوع قفس سنجابی است.
۳. شفت یا محور
شفت به روتور متصل است و نیروی چرخشی ایجادشده را به تجهیز موردنظر منتقل میکند. برای مثال، در موتوری که به پمپ متصل است، چرخش شفت به بخش چرخان پمپ منتقل میشود و باعث عملکرد آن خواهد شد.
۴. بلبرینگها
بلبرینگها امکان چرخش روانتر شفت و روتور را فراهم میکنند و اصطکاک را کاهش میدهند. سلامت این قطعات در عملکرد مناسب موتور سه فاز اهمیت زیادی دارد؛ زیرا خرابی یا روانکاری نامناسب بلبرینگ میتواند باعث افزایش صدا، لرزش و دمای موتور شود.
۵. پوسته یا بدنه موتور
پوسته، اجزای داخلی موتور را در خود جای میدهد و علاوه بر ایجاد استحکام مکانیکی، در محافظت از قطعات داخلی و انتقال حرارت نیز نقش دارد. طراحی و جنس بدنه با توجه به نوع موتور و شرایط کاری آن متفاوت است.
۶. سیمپیچهای استاتور
سیمپیچها از مهمترین بخشهای الکتریکی موتور هستند. عبور جریان سهفاز از سیمپیچها باعث ایجاد میدان مغناطیسی میشود. کیفیت سیمپیچی و عایقبندی مناسب آن تأثیر مستقیمی بر عملکرد، راندمان و طول عمر موتور دارد.
۷. جعبه ترمینال
جعبه ترمینال یا ترمینال باکس محل اتصال سیمهای برق ورودی به موتور است. این قسمت امکان ایجاد اتصالات الکتریکی مناسب را فراهم میکند و در برخی موتورهای سه فاز، اتصال سیمپیچها به شکل ستاره یا مثلث از طریق همین بخش انجام میشود.
۸. فن و پروانه خنککننده
موتور سه فاز هنگام کار گرما تولید میکند و برای جلوگیری از افزایش بیش از حد دما، بسیاری از مدلها به سیستم خنککاری مجهز هستند. در موتورهای دارای خنککاری هوایی، فن با ایجاد جریان هوا به انتقال حرارت از بدنه کمک میکند.
۹. درپوشهای دو طرف موتور
درپوشهای دو طرف، بخشهای انتهایی بدنه را میبندند و محل قرارگیری یا نگهداری بلبرینگها هستند. این قطعات همچنین به حفظ موقعیت مناسب روتور در داخل استاتور کمک میکنند.
در مجموع، استاتور، روتور، شفت، بلبرینگ، پوسته، سیمپیچها، جعبه ترمینال و سیستم خنککننده از مهمترین اجزای موتور سه فاز محسوب میشوند. شناخت وظیفه هر یک از این بخشها کمک میکند هنگام انتخاب، نصب یا بررسی مشکلات احتمالی موتور، تصمیم دقیقتری بگیرید.

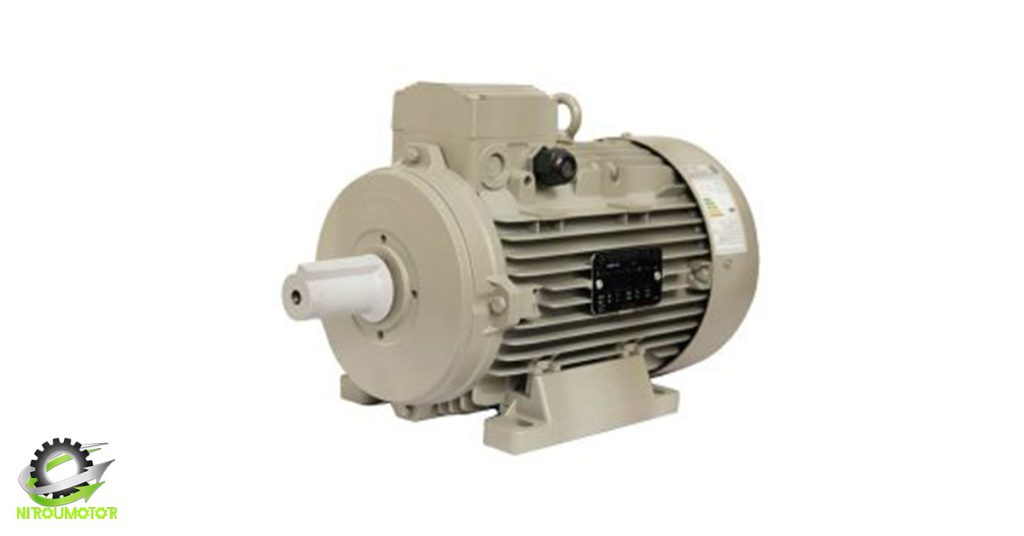

موتور سه فاز چگونه کار میکند؟ بررسی نحوه عملکرد
در پاسخ به پرسش «موتور سه فاز چیست»، باید با نحوه عملکرد آن نیز آشنا شویم. موتور سه فاز با استفاده از جریان برق سهفاز، انرژی الکتریکی را به انرژی مکانیکی تبدیل میکند. اساس این فرایند، ایجاد یک میدان مغناطیسی دوار در استاتور و برهمکنش این میدان با روتور است.
۱. ورود جریان سهفاز به سیمپیچها
در یک موتور سه فاز، سه جریان متناوب با اختلاف فاز نسبت به یکدیگر وارد سیمپیچهای استاتور میشوند. این سیمپیچها در قسمت ثابت موتور و با آرایش مشخصی قرار گرفتهاند. عبور جریان از آنها باعث ایجاد میدانهای مغناطیسی میشود.
۲. ایجاد میدان مغناطیسی دوار
مهمترین اتفاق در نحوه کار موتور سه فاز، ایجاد میدان مغناطیسی دوار است. اختلاف فاز میان جریانهای سهفاز باعث میشود میدان مغناطیسی حاصل بهصورت پیوسته در اطراف استاتور بچرخد.
این ویژگی یکی از دلایل اصلی عملکرد روان و مناسب موتورهای سه فاز در کاربردهای صنعتی است.
۳. به حرکت درآمدن روتور
با ایجاد میدان مغناطیسی دوار، در روتور نیز اثر الکترومغناطیسی ایجاد میشود. در موتورهای القایی، این فرایند باعث ایجاد جریان در روتور شده و نیروی لازم برای چرخش آن را به وجود میآورد. روتور تلاش میکند میدان مغناطیسی دوار را دنبال کند و در نتیجه شروع به چرخش میکند.
۴. انتقال حرکت به شفت
روتور به شفت یا محور موتور متصل است. بنابراین با چرخش روتور، شفت نیز میچرخد و انرژی مکانیکی تولیدشده را به دستگاه متصل منتقل میکند. برای مثال، این حرکت میتواند برای چرخاندن پمپ، فن، کمپرسور، نوار نقاله یا سایر تجهیزات صنعتی استفاده شود.
۵. تفاوت سرعت میدان مغناطیسی و روتور
در موتورهای القایی، روتور دقیقاً با سرعت میدان مغناطیسی استاتور نمیچرخد و همیشه اختلاف سرعتی بین آنها وجود دارد که به آن لغزش (Slip) گفته میشود. این اختلاف سرعت برای القای جریان در روتور و ایجاد گشتاور ضروری است.
سرعت میدان مغناطیسی نیز به فرکانس برق و تعداد قطبهای موتور وابسته است و بهطور کلی از رابطه زیر به دست میآید:
سرعت سنکرون = (۱۲۰ × فرکانس) ÷ تعداد قطبها
برای مثال، در فرکانس ۵۰ هرتز، سرعت میدان مغناطیسی برای یک موتور دوپل حدود ۳۰۰۰ دور در دقیقه خواهد بود؛ در حالی که سرعت واقعی روتور موتور القایی معمولاً کمی کمتر از این مقدار است.
بنابراین، وقتی میپرسیم موتور سه فاز چیست، فقط نباید آن را یک موتور متصل به برق سهفاز بدانیم؛ بلکه باید توجه کنیم که اساس عملکرد آن بر ایجاد میدان مغناطیسی دوار و تبدیل انرژی الکتریکی به حرکت مکانیکی استوار است.
موتور سه فاز چه مزایا و معایبی دارد؟ بررسی نقاط قوت و محدودیتها
بررسی مزایا و محدودیتهای موتورهای سه فاز میتواند دید بهتری برای انتخاب به شما بدهد. موتورهای سه فاز به دلیل ساختار و نحوه تغذیه خود، ویژگیهایی دارند که آنها را برای بسیاری از کاربردهای صنعتی مناسب کرده است؛ بااینحال، این موتورها نیز مانند هر تجهیز دیگری محدودیتهایی دارند و نمیتوان آنها را برای تمام شرایط بهترین گزینه دانست.
مزایای موتور سه فاز
از جمله مزایای موتور سه فاز، می توان به موارد زیر اشاره نمود:
۱. راندمان مناسب در کاربردهای صنعتی
موتور سه فاز میتواند انرژی الکتریکی را با راندمان مناسبی به انرژی مکانیکی تبدیل کند. این ویژگی در تجهیزاتی که برای مدت طولانی و بهصورت مداوم کار میکنند اهمیت زیادی دارد و میتواند به کاهش هزینههای مصرف انرژی کمک کند.
۲. عملکرد روان و پایدار
برق سهفاز امکان ایجاد یک میدان مغناطیسی دوار پیوسته را فراهم میکند. در نتیجه، موتور میتواند حرکت چرخشی روانی داشته باشد و برای بسیاری از ماشینآلات صنعتی عملکرد پایداری ارائه دهد.
۳. قابلیت کارکرد مداوم
بسیاری از موتورهای سه فاز برای کارکرد طولانیمدت در محیطهای صنعتی طراحی میشوند. البته میزان کارکرد مجاز هر موتور به مشخصات فنی، کلاس کاری، سیستم خنککاری و شرایط محیطی آن بستگی دارد.
۴. ساختار نسبتاً ساده و مقاوم
بهخصوص در موتورهای القایی، ساختار سادهتر روتور باعث شده این موتورها در بسیاری از محیطهای صنعتی از دوام مناسبی برخوردار باشند و نگهداری آنها نسبتاً ساده باشد.
۵. توانایی تأمین توان و گشتاور موردنیاز تجهیزات صنعتی
موتورهای سه فاز در توانهای مختلف تولید میشوند و میتوان آنها را متناسب با نیاز تجهیزاتی مانند پمپ، کمپرسور، نوار نقاله، فن، دستگاههای صنعتی و بالابر انتخاب کرد.
۶. امکان استفاده در طیف گستردهای از تجهیزات
تنوع توان، دور، تعداد قطب و ساختار موتور باعث شده مدلهای مختلف موتور سه فاز در صنایع و تجهیزات متنوعی مورد استفاده قرار بگیرند.
معایب موتور سه فاز
موتور سه فاز د کنار مزایا، معایبی نیز دارد که عبارتند از:
۱. نیاز به منبع برق سهفاز
مهمترین محدودیت این موتورها این است که برای استفاده معمول به شبکه برق سهفاز نیاز دارند. بنابراین در مکانهایی که چنین منبعی در دسترس نیست، استفاده مستقیم از موتور سه فاز امکانپذیر نخواهد بود.
۲. هزینه و پیچیدگی بیشتر در برخی کاربردها
اگر محل موردنظر فقط به برق تکفاز مجهز باشد، راهاندازی یک سیستم سهفاز ممکن است به تجهیزات و زیرساخت بیشتری نیاز داشته باشد.
۳. انتخاب نادرست میتواند عملکرد دستگاه را مختل کند
انتخاب موتور بر اساس توان اسمی بهتنهایی کافی نیست. عواملی مانند سرعت، گشتاور، نوع بار، شرایط محیطی، روش راهاندازی و نحوه نصب نیز باید بررسی شوند. انتخاب اشتباه میتواند باعث افزایش مصرف انرژی، کاهش عملکرد یا فشار اضافی بر موتور شود.
۴. نیاز به تجهیزات حفاظتی و کنترلی مناسب
برای استفاده ایمن و صحیح از موتور سه فاز، باید تجهیزات مناسب برای حفاظت و کنترل آن در نظر گرفته شود. نوع این تجهیزات به مشخصات موتور و شرایط کاری بستگی دارد.
بنابراین، پاسخ به سؤال «موتور سه فاز چیست» تنها با تعریف این وسیله کامل نمیشود؛ شناخت مزایا، محدودیتها و شرایط استفاده از آن نیز برای انتخاب صحیح اهمیت دارد.

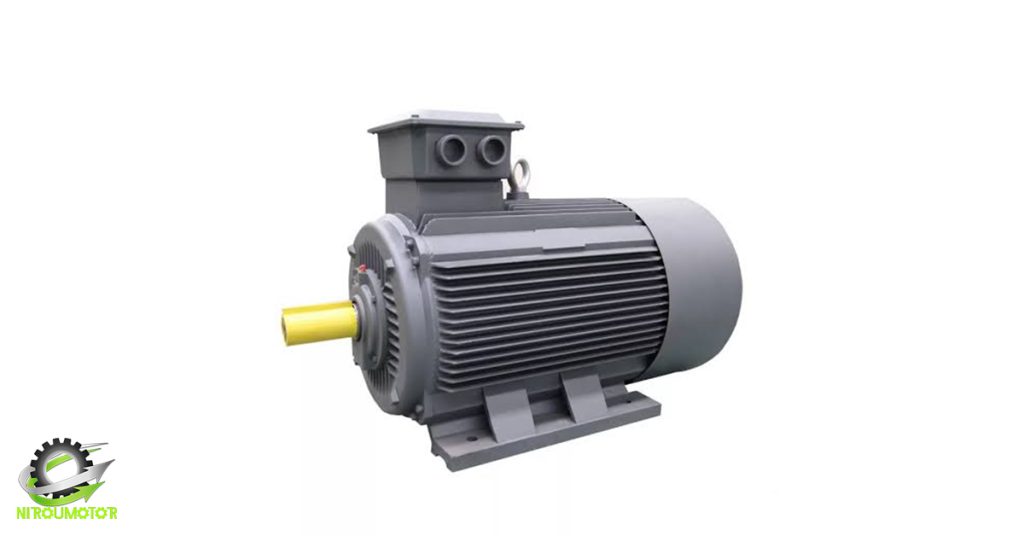

موتور سه فاز در چه صنایعی کاربرد دارد؟ بررسی مهمترین کاربردها
کاربرد موتور سه فاز فقط به کارخانههای بزرگ محدود نمیشود؛ این موتورها در بسیاری از تجهیزات کارگاهی، خطوط تولید و سیستمهای صنعتی که به توان، عملکرد پایدار و کارکرد مداوم نیاز دارند، مورد استفاده قرار میگیرند. تنوع توان، سرعت و ساختار باعث شده بتوان مدل مناسب را برای تجهیزات مختلف انتخاب کرد.
اما اگر بخواهیم دقیقتر بررسی کنیم که موتور سه فاز در چه صنایعی کاربرد دارد، باید به نوع دستگاه و شرایط کاری آن توجه کنیم.
۱. صنایع تولیدی و خطوط مونتاژ
در کارخانهها و خطوط تولید، تجهیزات مختلفی به حرکت پیوسته و قابلاعتماد نیاز دارند. موتورهای سه فاز میتوانند نیروی موردنیاز نوار نقالهها، ماشینآلات تولیدی، دستگاههای برش، پرسها و سایر تجهیزات دوار را تأمین کنند.
۲. صنایع آب و فاضلاب
یکی از کاربردهای مهم موتور سه فاز، راهاندازی پمپهای آب و فاضلاب است. پمپهای صنعتی برای انتقال حجم زیادی از آب یا سیالات به موتورهایی نیاز دارند که بتوانند متناسب با شرایط کاری، توان و گشتاور موردنیاز را تأمین کنند.
۳. صنایع نفت، گاز و پتروشیمی
در بخشهای مختلف این صنایع از موتورهای الکتریکی برای به حرکت درآوردن تجهیزاتی مانند پمپها، فنها و کمپرسورها استفاده میشود. البته در محیطهای دارای خطر انفجار، انتخاب موتور باید بر اساس الزامات و استانداردهای مربوط به همان محیط انجام شود و نمیتوان از هر موتور معمولی استفاده کرد.
۴. صنایع فولاد و معدن
در معادن و کارخانههای فولاد، بسیاری از تجهیزات برای جابهجایی و فرآوری مواد به موتورهای قدرتمند نیاز دارند. نوار نقالهها، سنگشکنها، فنها، پمپها و برخی تجهیزات فرآوری از جمله کاربردهای این موتورها هستند.
شرایط سخت کاری در این صنایع باعث میشود عواملی مانند توان موتور، سیستم خنککاری، درجه حفاظت و مقاومت در برابر گردوغبار هنگام انتخاب اهمیت بیشتری پیدا کنند.
۵. صنایع غذایی
موتور سه فاز در بخشهایی از صنایع غذایی نیز برای راهاندازی نوار نقالهها، پمپها، میکسرها، فنها و تجهیزات بستهبندی استفاده میشود. در این محیطها علاوه بر توان و سرعت، شرایط بهداشتی محیط و قابلیت شستوشو یا حفاظت مناسب موتور نیز باید مورد توجه قرار گیرد.
۶. صنایع چوب و ماشینآلات CNC
دستگاههای برش، تراش، فرز و برخی ماشینآلات CNC برای تأمین نیروی مکانیکی موردنیاز خود از موتورهای الکتریکی استفاده میکنند. در این کاربردها، انتخاب توان، سرعت و روش کنترل موتور اهمیت زیادی دارد؛ بهخصوص زمانی که کنترل دقیق سرعت موردنیاز باشد.
۷. سیستمهای تهویه و تأسیسات
فنها، هواکشهای صنعتی، سیستمهای تهویه و برخی تجهیزات سرمایشی و گرمایشی نیز از موتورهای سه فاز استفاده میکنند. در این کاربردها معمولاً کارکرد مداوم و کنترل مناسب سرعت از عوامل مهم در انتخاب موتور است.
۸. بالابرها و تجهیزات جابهجایی بار
در برخی بالابرها، جرثقیلها و تجهیزات حمل بار از موتورهای سه فاز استفاده میشود. این موتورها میتوانند برای تأمین توان موردنیاز سیستمهای بالابری مناسب باشند. در کاربردهایی که توقف سریع و کنترلشده اهمیت دارد، ممکن است از مدلهای ترمزدار نیز استفاده شود.
۹. کمپرسورها و تجهیزات هوای فشرده
کمپرسورهای صنعتی برای فشردهسازی هوا به توان مکانیکی قابلتوجهی نیاز دارند. به همین دلیل در بسیاری از کمپرسورهای صنعتی از موتورهای سه فاز استفاده میشود. انتخاب موتور در این کاربرد باید بر اساس توان موردنیاز کمپرسور، نحوه راهاندازی و شرایط کاری انجام شود.
سخن نهایی
در این مقاله تلاش کردیم بهصورت کامل بررسی کنیم موتور سه فاز چیست، چگونه کار میکند، چه اجزایی دارد و چه انواع و کاربردهایی برای آن وجود دارد. موتورهای سه فاز به دلیل عملکرد پایدار، ساختار مناسب و قابلیت استفاده در طیف گستردهای از تجهیزات، یکی از گزینههای مهم در صنایع مختلف به شمار میروند. با این حال، انتخاب یک موتور مناسب نباید فقط بر اساس توان انجام شود؛ عواملی مانند دور موتور، گشتاور، ولتاژ، نوع بار، شرایط محیطی و نحوه راهاندازی نیز اهمیت دارند.
بنابراین اگر قصد خرید یا استفاده از موتور سه فاز را دارید، ابتدا نیاز واقعی دستگاه و شرایط کاری خود را مشخص کنید و سپس موتوری را انتخاب کنید که مشخصات فنی آن با این شرایط مطابقت داشته باشد. انتخاب درست میتواند به عملکرد بهتر، مصرف انرژی مناسبتر و افزایش طول عمر موتور کمک کند.
سوالات متداول درباره موتور سه فاز
۱. آیا موتور سه فاز را میتوان با برق تک فاز راهاندازی
بهصورت مستقیم خیر؛ موتور سه فاز برای کارکرد معمول به منبع سهفاز نیاز دارد. استفاده از تجهیزات تبدیل یا روشهای خاص امکانپذیر است، اما باید بر اساس مشخصات موتور و شرایط سیستم انجام شود..
۲. چرا موتور سه فاز هنگام کار داغ میشود؟
افزایش دما میتواند دلایل مختلفی داشته باشد؛ از اضافهبار و تهویه نامناسب گرفته تا مشکل در اتصالات، عدم تعادل فازها یا خرابی برخی قطعات. اگر دمای موتور بیش از محدوده مجاز باشد، باید علت آن بررسی شود.
۳. چگونه میتوانم از سالم بودن موتور الکتریکی سه فاز خود مطمئن شوم؟
با انجام بازرسیهای دورهای، بررسی دما و نظارت بر عملکرد موتور میتوانید از سالم بودن آن اطمینان حاصل کنید.
