شیلنگ ویبراتور بتن یکی از تجهیزات حیاتی در صنعت بتن ریزی است که نقش مهمی در کیفیت نهایی سازه های بتنی دارد. این ابزار با ایجاد ارتعاش درون بتن باعث خارج شدن حباب های هوا و یکنواختی در تراکم آن می شود. در این مقاله با مفهوم شیلنگ ویبراتور بتن، کاربرد ها، انواع موجود در بازار، نحوه انتخاب و نگهداری آن آشنا خواهید شد.
فهرست مطالب
شیلنگ ویبراتور بتن چیست؟

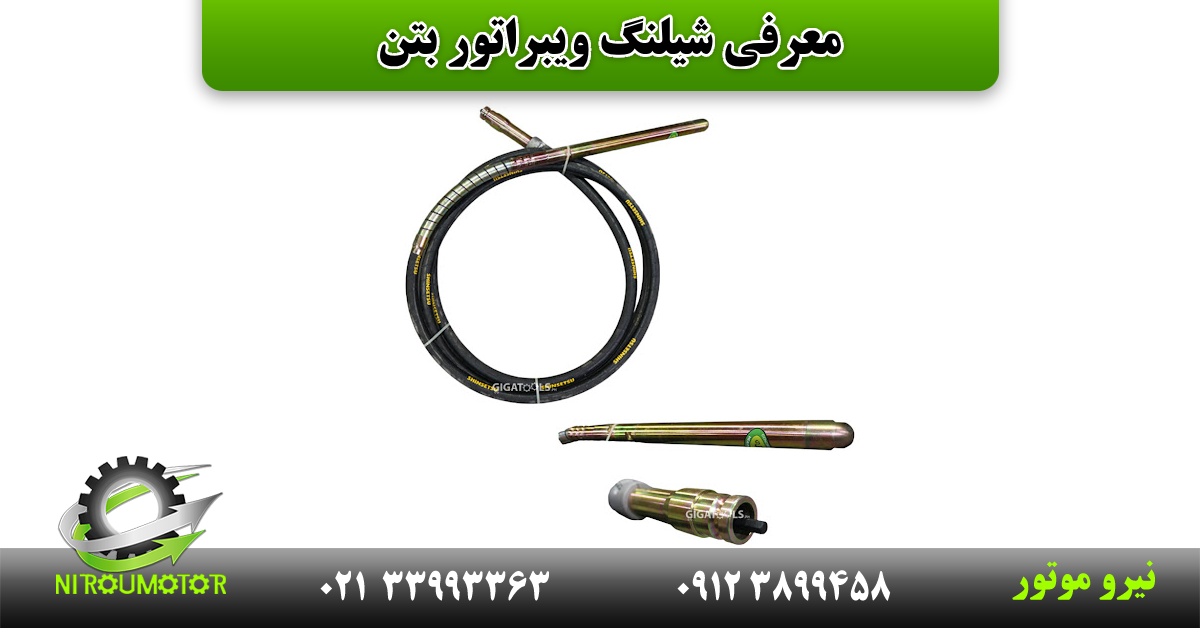

شیلنگ ویبراتور بتن (Concrete Vibrator Hose) یک لوله انعطاف پذیر است که به موتور ویبراتور متصل شده و از طریق ارتعاش مکانیکی، بتن را متراکم و حباب های هوا را از آن خارج می کند. این عملیات به استحکام، دوام و ظاهر بهتر بتن منجر می شود.
کاربرد شیلنگ ویبراتور بتن در صنعت ساختمان
در ادامه مهم ترین کاربردهای شیلنگ ویبراتور بتن در پروژه های عمرانی و ساختمانی را معرفی می نماییم:
- تراکم بتن
مهم ترین کاربرد شیلنگ ویبراتور بتن، متراکم کردن بتن تازه ریخته شده است. با لرزش ایجاد شده توسط این دستگاه، حباب های هوا از داخل بتن خارج شده و بتن به صورت یکنواخت در قالب پخش می شود.
- افزایش مقاومت فشاری بتن
تراکم بهتر باعث کاهش فضای خالی بین ذرات شده و در نتیجه مقاومت فشاری نهایی بتن بیشتر می شود. این موضوع در پروژه های حساس مانند پل ها، سدها و برج ها اهمیت زیادی دارد.
- جلوگیری از پوک شدن بتن
در صورت عدم ویبره مناسب، بتن پوک می شود. ویبراتور مانع از ایجاد این حفره ها شده و ظاهر و عملکرد سازه را بهبود می بخشد.
- چسبندگی بهتر بتن به میلگرد
ارتعاش باعث می شود بتن به خوبی دور میلگرد ها قرار بگیرد و از تشکیل لایه های جدا بین آرماتور و بتن جلوگیری شود؛ در نتیجه سازه استحکام بیشتری خواهد داشت.
- افزایش طول عمر سازه
با حذف هوای محبوس و متراکم کردن بتن، نفوذپذیری بتن در برابر آب، مواد شیمیایی و عوامل خورنده کاهش می یابد و در نتیجه دوام سازه در درازمدت افزایش می یابد.
- یکپارچگی سازه ای
در ستون ها، دیوارهای برشی، فونداسیون ها و سقف های بتنی، استفاده از ویبراتور مانع از ایجاد درز سرد یا نواحی ضعیف شده و بتن به صورت یکپارچه عمل می کند.
انواع شیلنگ ویبراتور بتن
در صنعت ساختمان، شیلنگ ویبراتور بتن با توجه به نوع منبع انرژی، ساختار، کاربرد و مکان استفاده به چند دسته اصلی تقسیم می گردد. شناخت این انواع برای انتخاب گزینه مناسب در هر پروژه بسیار مهم است.
1) شیلنگ ویبراتور مکانیکی
منبع نیرو: موتور بنزینی یا دیزلی
ساختار: شیلنگ مستقیماً به موتور متصل و ارتعاش از طریق شفت داخلی به سوزن منتقل می گردد.
کاربرد: پروژه های بزرگ و فضاهای باز
مزایا: قدرت بالا، استقلال از برق
معایب: صدای زیاد، وزن بالا
2) شیلنگ ویبراتور برقی
منبع نیرو: موتور الکتریکی
ساختار: موتور برقی انرژی را به شیلنگ منتقل کرده و باعث لرزش در نوک سوزن می شود.
کاربرد: فضا های بسته یا پروژه های مسکونی
مزایا: وزن کم، صدای کمتر، مناسب برای محیط های محدود
معایب: وابستگی به برق
3) شیلنگ ویبراتور بادی (پنوماتیک)
منبع نیرو: کمپرسور هوا
ساختار: انرژی از طریق فشار هوا منتقل شده و ارتعاش ایجاد می گردد.
کاربرد: محیط های خاص نظیر پالایشگاه ها یا مناطق با خطر انفجار
مزایا: ایمنی بالا در برابر آتش سوزی و انفجار
معایب: نیاز به کمپرسور، هزینه بالا
4) شیلنگ ویبراتور دریلی (پرتابل)
منبع نیرو: دریل یا موتور کوچک قابل حمل
ساختار: سبک و قابل جابجایی با اتصال ساده به دریل
کاربرد: پروژه های کوچک و کارگاه های موقت
مزایا: قیمت مناسب، حمل آسان
معایب: توان و کارایی محدود
5) شیلنگ ویبراتور داخلی و خارجی
داخلی (Internal Vibrator): سوزن ویبراتور داخل بتن قرار می گیرد و مستقیماً ارتعاش را به بتن منتقل می کند (پر کاربرد ترین نوع).
خارجی (External Vibrator): ویبراتور روی بدنه قالب نصب می شود و برای قطعات پیش ساخته یا قالب های حساس مناسب است.
اجزای اصلی شیلنگ ویبراتور بتن
شیلنگ ویبراتور بتن از چند جزء اصلی تشکیل شده که هرکدام نقشی حیاتی در عملکرد صحیح دستگاه دارند. درک ساختار این اجزا به استفاده و نگهداری درست کمک می نماید.
1) سوزن ویبره (پوکر – Poker Head)
مهم ترین بخش شیلنگ که مستقیماً درون بتن قرار می گیرد، سوزن ویبره است که از جنس فلز مقاوم (معمولاً فولاد سخت کاری شده) ساخته می شود. این قطعه با دریافت ارتعاش از موتور، آن را به بتن منتقل می کند. سوزن ویبره دارای قطر های مختلف (معمولاً بین ۲۸ تا ۶۰ میلی متر) بسته به نیاز پروژه می باشد.
2) شفت یا میله داخلی (Flexible Shaft)
میله ای فلز درون شیلنگ است که انرژی چرخشی موتور را از یک سر به سوزن منتقل می کند. این قطعه از شیلنگ ویبراتور بتن باید انعطاف پذیر و در عین حال مقاوم در برابر فشار و پیچ خوردگی باشد.
3) لایه خارجی شیلنگ
بدنه اصلی شیلنگ که معمولاً از لاستیک مقاوم، پلی اورتان یا ترکیبات خاص ساخته می شود. وظیفه اصلی آن محافظت از شفت داخلی در برابر ضربه، فشار، سایش و رطوبت است و در برابر خم شدگی و پارگی مقاومت بالایی دارد.
4) اتصالات (Couplings / Fittings)
محل اتصال شیلنگ به موتور ویبراتور باید محکم، ایمن و ضد نشتی باشد. اتصالات در انواع سریع باز شو (Quick Coupling) یا پیچ دار تولید می شوند.
5) محافظ دو سر (End Guards)
معمولاً در ابتدا و انتهای شیلنگ نصب می شود تا از آسیب به اتصالات و شیلنگ هنگام حرکت یا خم شدن جلوگیری به عمل آورد.
نکات مهم در انتخاب شیلنگ ویبراتور بتن
1) نوع موتور مورد استفاده
اگر از موتور بنزینی یا دیزلی استفاده می کنید، شیلنگ ویبراتور بتن مکانیکی گزینه مناسبی است.
در محیط های بسته یا مسکونی، مدل های برقی یا دریلی به دلیل صدای کمتر و آلایندگی پایین تر ترجیح دارند.
در محیط های خطرناک و انفجاری، شیلنگ بادی (پنوماتیک) ایمنی بیشتری دارد.
2) طول و قطر شیلنگ
طول شیلنگ: بسته به عمق بتن ریزی، طول های رایج بین 1 تا 6 متر در بازار موجود است. برای سازه های عمیق تر، شیلنگ بلندتر توصیه می شود.
قطر سوزن (پوکر): قطر های رایج بین ۲۸ تا ۶۰ میلی متر هستند. برای قالب های باریک، قطر کمتر و برای حجم بتن زیاد، قطر بزرگ تر مناسب تر است.
3) کیفیت ساخت و جنس بدنه
شیلنگ باید از جنس مقاوم در برابر فشار، ساییدگی، رطوبت و مواد شیمیایی بتن باشد.
اتصالات فلزی و سوزن باید ضدزنگ و مقاوم در برابر ضربه باشند.
4) نوع اتصال به موتور
اتصال باید کاملاً محکم و ایمن باشد.
برخی مدل ها دارای کوپلینگ سریع (Quick Coupler) هستند که نصب و جداسازی را ساده تر می کند.
5) برند و خدمات پس از فروش
انتخاب برندهای معتبر سبب اطمینان از کیفیت و تأمین قطعات یدکی در آینده می شود.
وجود نمایندگی و خدمات گارانتی اهمیت زیادی دارد.
6) نوع پروژه و شرایط کاری
اگر پروژه سبک یا موقت است، شیلنگ ویبراتور بتن دریلی انتخاب اقتصادی تری است.
برای بتن ریزی های حجیم، شیلنگ های مکانیکی با موتور قدرتمند گزینه بهتری هستند.
در مناطق مرطوب یا با خطر جرقه، حتماً از مدل های ایمن نظیر پنوماتیکی استفاده شود.
7) وزن و سهولت حمل
در پروژه هایی که اپراتور نیاز به جابجایی مداوم دارد، وزن سبک و طراحی ارگونومیک اهمیت دارد.
نحوه استفاده صحیح از شیلنگ ویبراتور بتن
- قبل از شروع، اتصالات، شیلنگ، سوزن و موتور را بررسی نمایید تا ترک خوردگی، نشتی یا شکستگی نداشته باشند.
- برخی مدل ها نیاز به روغن کاری قبل از شروع به کار دارند.
- شیلنگ را محکم و صحیح به موتور یا دریل متصل نمایید.
- سوزن باید به صورت عمودی و بدون ضربه وارد بتن شود تا به آرماتور ها یا قالب آسیب نزند.
- سوزن را در فواصل منظم (معمولاً ۳۰ تا ۵۰ سانتی متر) وارد بتن نمایید.
- در هر نقطه، بین ۵ تا ۱۵ ثانیه ویبره انجام دهید، تا زمانی که سطح بتن براق و حباب ها به سطح بیایند.
- سوزن را به آرامی و به صورت عمودی از بتن خارج نمایید تا حفره یا خلأ ایجاد نشود.
- نقاط ویبره را طوری انتخاب نمایید که نواحی اطراف هم پوشش داده شوند و تمام بتن متراکم شود.
- از تماس دست یا بدن با شیلنگ در حال کار پرهیز شود (لرزش شدید دارد).
- هنگام کار با مدل های بنزینی یا دیزلی در فضای بسته، تهویه مناسب رعایت شود.
- از کارکرد مداوم و طولانی مدت خودداری نمایید تا دستگاه داغ نکند.
- بعد از پایان کار، شیلنگ را تمیز کنید تا بتن خشک شده در داخل یا روی بدنه باقی نماند.
- شیلنگ و سوزن را با آب یا حلال مناسب شستشو دهید.
- اتصالات را بررسی و در صورت لزوم روغن کاری کنید.
- دستگاه را در محل خشک و دور از آفتاب مستقیم نگهداری نمایید.
نگهداری و مراقبت از شیلنگ ویبراتور بتن
- بلافاصله پس از اتمام کار، شیلنگ و سوزن را با آب یا مواد شوینده مناسب شستشو دهید تا بتن خشک شده روی آن نماند. تمیز نکردن به موقع می تواند باعث انسداد سوزن، کاهش عملکرد و حتی سوختن موتور شود.
- قبل از شروع به کار، وضعیت ظاهری شیلنگ را بررسی کنید: وجود ترک، بریدگی، پوسیدگی یا نشتی می تواند خطرناک باشد. کوپلینگ ها و بست ها باید محکم و بدون لقی باشند.
- شیلنگ را در محلی خشک، خنک و دور از تابش مستقیم آفتاب و مواد خورنده نگهداری کنید.
- از قرار دادن شیلنگ ویبراتور بتن زیر فشار یا وزن زیاد (نظیر قرار گرفتن زیر مصالح) خودداری نمایید.
- هنگام جمع کردن، شیلنگ را به صورت حلقه ای و بدون فشار زیاد ببندید. از کشیدن شدید یا گره زدن آن پرهیز کنید تا شفت داخلی آسیب نبیند.
- برخی مدل ها نیاز به روغن کاری شفت یا سوزن دارند. طبق دستورالعمل سازنده، سرویس را انجام بدهید.
- اگر صدا یا لرزش غیرعادی وجود داشت، دستگاه را فوراً متوقف و بررسی کنید.
- شیلنگ ویبراتور بتن فقط برای بتن ریزی طراحی شده و استفاده از آن در مواد دیگر (مثل ملات یا ماسه) توصیه نمی شود.
- از افراد آموزش دیده برای کار با دستگاه استفاده کنید. بی توجهی به دستورالعمل ها می تواند باعث خرابی سریع شیلنگ شود.
قیمت شیلنگ ویبراتور بتن چقدر است؟
قیمت شیلنگ ویبراتور بتن بستگی به نوع (برقی یا مکانیکی)، طول شیلنگ، قطر سوزن، برند و کشور سازنده دارد. برای استعلام دقیق قیمت می توانید با کارشناسان مجموعه صنعتی نیرو گیربکس تماس بگیرید.
انتخاب درست این ابزار با توجه به نوع پروژه، نوع موتور، کیفیت ساخت و ابعاد مناسب، می تواند بازدهی عملیات ساختمانی را به طرز چشمگیری افزایش دهد. همچنین استفاده اصولی، نگهداری صحیح و سرویس منظم آن، علاوه بر کاهش هزینه های تعمیرات، طول عمر مفید دستگاه را نیز افزایش می دهد. اگر قصد خرید شیلنگ ویبراتور بتن با کیفیت و مناسب پروژه خود را دارید، برای مشاوره تخصصی، دریافت قیمت روز و خرید انواع شیلنگ ویبراتور بتن با ضمانت اصالت، می توانید با کارشناسان ما در تماس باشید.
سوالات متداول شما
1) آیا استفاده از شیلنگ ویبراتور بتن برای همه بتن ها الزامی است؟
در اکثر بتن ریزی ها، به ویژه در پروژه های سازه ای، استفاده از شیلنگ ویبراتور بتن برای جلوگیری از پوک شدن و افزایش مقاومت ضروری است.
2) آیا امکان تعمیر شیلنگ ویبراتور بتن وجود دارد؟
بله، در بسیاری از موارد قطعاتی مانند کوپلینگ، سوزن یا شفت داخلی قابل تعمیر یا تعویض هستند. اما برخی آسیب ها ممکن است نیاز به تعویض کامل داشته باشند.
