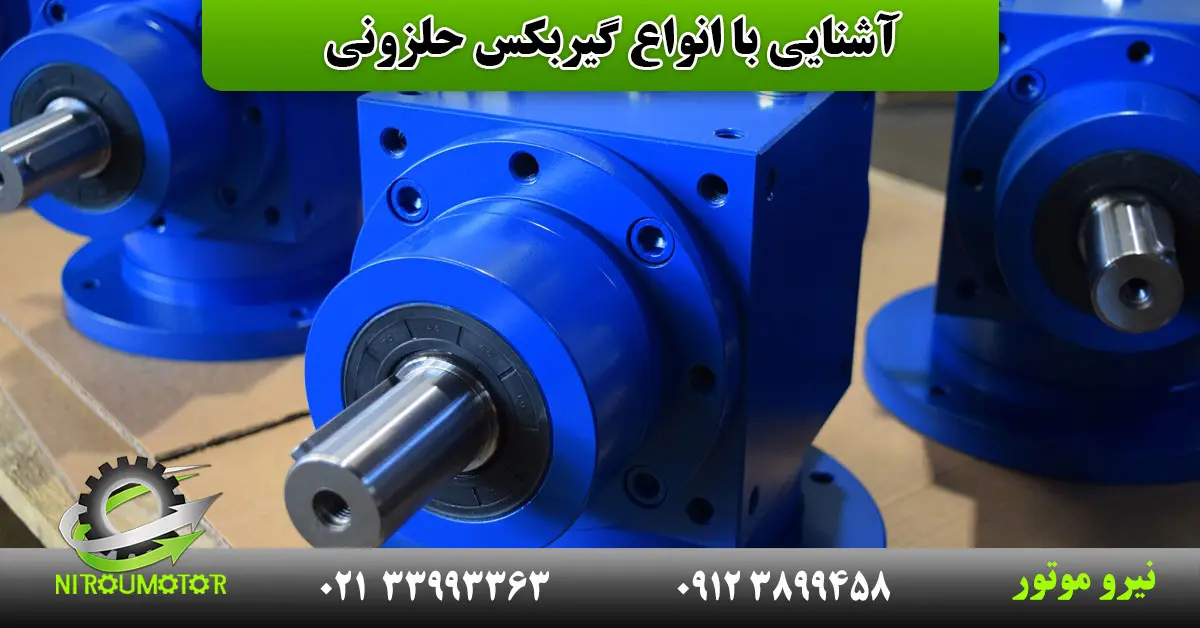

آشنایی با انواع گیربکس حلزونی

گیربکس حلزونی

گیربکس حلزونی نوعی گیربکس صنعتی است که از دو چرخ‌دنده حلزونی و مارپیچ تشکیل شده است. این نوع گیربکس به دلیل ساختار ساده و ابعاد مناسب، در صنایع مختلف کاربردهای بسیاری دارد. این نوع گیربکس به دلیل ساختار ساده، به راحتی قابل نصب و تعمیر است. گیربکس‌ های حلزونی در ابعاد و اندازه‌های مختلف تولید می‌شوند و فضای کمی را اشغال می‌کنند. راندمان گیربکس‌های حلزونی تا 90% است. این نوع گیربکس صدای بسیار کمی دارد. گیربکس‌های حلزونی نسبت به سایر گیربکس‌های صنعتی قیمت مناسب‌تری دارند.

اجزای اصلی گیربکس حلزونی

گیربکس حلزونی به طور کلی از اجزای اصلی زیر تشکیل شده است:

• ماردون: مهم‌ترین بخش گیربکس حلزونی است که به شکل یک پیچ حلزونی است. معمولاً از جنس فولاد ساخته می‌شود تا در برابر سایش مقاوم باشد. ماردون، نیروی ورودی را از منبع تغذیه مانند موتور دریافت می‌کند و آن را به چرخ دنده حلزونی منتقل می‌کند.
• چرخ دنده حلزونی: این چرخ دنده با ماردون درگیر است و نیروی چرخشی را از ماردون دریافت می‌کند. معمولا از جنس برنج یا آلیاژهای مس است، زیرا این مواد اصطکاک کمتری با فولاد دارند و در نتیجه سایش کمتری ایجاد می‌شود. شکل دندانه‌های چرخ دنده حلزونی به گونه‌ای است که با ماردون درگیر شده و حرکت چرخشی را انتقال می‌دهد.
• محفظه: محفظه یا بدنه گیربکس، اجزای داخلی گیربکس حلزونی را در بر می‌گیرد و از آن‌ها محافظت می‌کند. معمولا از جنس چدن یا آلومینیوم ساخته می‌شود تا استحکام کافی برای تحمل بارها و فشارهای وارده را داشته باشد، همچنین به عنوان یک تکیه‌گاه برای یاتاقان‌ها و سایر اجزای گیربکس عمل می‌کند.
• یاتاقان‌ها: یاتاقان‌ ها برای پشتیبانی از ماردون و چرخ دنده حلزونی استفاده می‌شوند و امکان چرخش روان و بدون اصطکاک آن‌ها را فراهم می‌کنند. یاتاقان‌ها معمولا از نوع بلبرینگ یا رولبرینگ هستند و در داخل محفظه گیربکس نصب می‌شوند.
• آب‌بندها: آب‌بند ها برای جلوگیری از نشت روغن از داخل گیربکس به بیرون و همچنین جلوگیری از ورود گرد و غبار و آلودگی به داخل گیربکس استفاده می‌شوند. آب‌بندها معمولا در نقاطی که شافت‌ ها از محفظه گیربکس خارج می‌شوند، نصب می‌شوند.
• روغن: روغن برای روانکاری و کاهش اصطکاک بین اجزای متحرک گیربکس حلزونی استفاده می‌شود. نوع روغن مورد استفاده باید با توجه به شرایط کاری و مشخصات گیربکس انتخاب شود.
• شافت‌ها: شافت ورودی و شافت خروجی برای اتصال گیربکس به موتور و بار مورد نظر استفاده می‌شوند. شافت‌ها معمولا از جنس فولاد ساخته می‌شوند و باید توانایی تحمل گشتاور و نیروهای وارده را داشته باشند.

چرا باید از گیربکس حلزونی استفاده کرد؟

دلایل متعددی برای انتخاب و استفاده از گیربکس حلزونی وجود دارد که در این بخش به مهم ترین آن ها اشاره می کنیم:

برگشت‌ناپذیری: یکی از ویژگی‌های بارز گیربکس حلزونی، خاصیت غیر قابل برگشت‌پذیری آن است. این بدان معناست که نیروی خروجی نمی‌تواند نیروی ورودی را به عقب برگرداند. این ویژگی در کاربردهایی مانند بالابرها و آسانسورها که نیاز به جلوگیری از سقوط ناگهانی بار وجود دارد، ایمنی بیشتری ایجاد می‌کند.

ابعاد کوچک: گیربکس‌ های حلزونی معمولا ابعاد کوچکتری نسبت به سایر انواع گیربکس‌ ها با نسبت تبدیل مشابه دارند. این ویژگی آن‌ها را برای استفاده در فضاهای محدود مناسب می‌سازد.

عملکرد و صدا: به دلیل نوع تماس بین دنده‌ها (تماس لغزشی)، گیربکس‌های حلزونی معمولا صدای کمتری تولید می‌کنند و عملکرد آرام‌تری دارند.

میزان مقاومت: گیربکس‌ های حلزونی به دلیل ساختار خاص خود، مقاومت خوبی در برابر ضربه و ارتعاش دارند.

زاویه خروجی: گیربکس حلزونی می‌تواند گشتاور را با زاویه 90 درجه منتقل کند، به این معنی که شفت خروجی نسبت به شفت ورودی 90 درجه چرخیده است. این ویژگی در بسیاری از کاربردها که نیاز به تغییر جهت حرکت وجود دارد، مفید است.

انواع گیربکس حلزونی

گیربکس‌ حلزونی MVF

گیربکس‌ های حلزونی MVF سری گیربکس‌هایی هستند که توسط شرکت Bonfiglioli تولید می‌شوند. این گیربکس‌ها از نوع گیربکس حلزونی کتابی بوده و به دلیل کیفیت بالا و کارایی مناسب در صنایع مختلف مورد استفاده قرار می‌گیرند. بدنه گیربکس MVF از آلومینیوم ریخته‌گری شده ساخته می‌شود که استحکام و دوام بالایی دارد. این گیربکس‌ها برای انتقال گشتاورهای متوسط مناسب هستند. گیربکس‌های MVF صدای کمی تولید می‌کنند. این گیربکس‌ ها با خروجی فلنجی یا شفت‌دار ارائه می‌شوند.

گیربکس‌ های MVF در طیف وسیعی از نسبت‌های تبدیل موجود هستند که به شما امکان تطبیق سرعت خروجی با نیاز خود را می‌دهد. گیربکس‌های MVF نسبت به برخی گیربکس‌های صنعتی دیگر، از نظر اقتصادی به‌صرفه‌تر هستند. توجه کنید که برای انتخاب دقیق گیربکس حلزونی MVF مناسب برای کار خود، به اطلاعات بیشتری مانند میزان گشتاور مورد نیاز، سرعت خروجی دلخواه، نوع خروجی (فلنجی یا شفتی) و ابعاد نیاز دارید.

گیربکس‌ حلزونی VF

گیربکس‌ حلزونی VF نوعی گیربکس حلزونی هستند که به دلیل ساختار و کارایی خاص، در طیف گسترده‌ای از صنایع و کاربردها مورد استفاده قرار می‌گیرند. این گیربکس‌ها از دو بخش اصلی تشکیل شده‌اند: مارپیچ (معمولاً از جنس فولاد) و دنده (معمولاً از جنس برنز). مارپیچ با چرخش خود، دنده را به حرکت در می‌آورد و این حرکت، گشتاور را با نسبت تبدیل بالا (تا 1/60) و صدای کم به خروجی منتقل می‌کند.

گیربکس‌ های VF در 8 سایز مختلف (از 62 تا 250) و تیپ‌های متنوع (شامل VF، MVF، VF/FC، MVF/FC) تولید می‌شوند. این تنوع، انتخاب گیربکس مناسب با نیازهای کاربر را آسان می‌کند. گیربکس‌های VF به دلیل طراحی جمع و جور و تنوع در اتصالات، به راحتی در فضاهای کوچک نصب می‌شوند. این گیربکس‌ها برای گشتاورهای تا 2500 نیوتن متر و دور موتورهای تا 1500 دور در دقیقه مناسب هستند. گیربکس‌های VF در صنایع مختلف، از جمله صنایع غذایی، نساجی، معادن، نقاله‌ها، بالابرها، ماشین‌آلات کشاورزی و تجهیزات پزشکی کاربرد دارند. برای آشنایی با مشخصات و کاربردهای گیربکس قورباغه ای طرح روسی توصیه می کنیم مقاله مربوط به آن را در سایت نیرو گیربکس مطالعه کنید.

گیربکس‌ حلزونی FC

گیربکس‌ های حلزونی سری FC نوعی گیربکس صنعتی کاهنده دور هستند که از یک ماردون فولادی سخت‌کاری شده و یک چرخ‌دنده برنجی تشکیل شده‌اند. این گیربکس‌ها دور ورودی الکتروموتور را کاهش و گشتاور خروجی را افزایش می‌دهند. راندمان این گیربکس‌ها تا 98% می‌رسد. گیربکس‌های حلزونی FC به دلیل طراحی خاص خود، عملکردی نرم و بی‌صدا دارند. این گیربکس‌ها از قطعات باکیفیت ساخته شده‌اند و عمر طولانی دارند. گیربکس‌های حلزونی FC در سایزها و با نسبت‌های تبدیل مختلف موجود هستند. این گیربکس‌ها در مقایسه با سایر گیربکس‌های صنعتی، قیمت مناسب‌تری دارند.

گیربکس‌ ترکیب VF و CF

گیربکس‌های ترکیب VF و CF نوعی از گیربکس‌های حلزونی هستند که مزایای هر دو نوع گیربکس VF و CF را در خود دارند. این نوع گیربکس‌ها می‌توانند گشتاور بالا را به دورهای پایین تبدیل کنند و همچنین قابلیت نصب مستقیم بر روی الکتروموتور را دارند. به دلیل استفاده از چدن در ساخت بدنه، این نوع گیربکس‌ها از مقاومت بالایی برخوردارند. گیربکس‌های ترکیب VF و CF راندمان بالایی دارند و می‌توانند از اتلاف انرژی جلوگیری کنند.

این نوع گیربکس‌ها در سایزها و مدل‌های مختلف تولید می‌شوند و می‌توان از آن‌ها در طیف وسیعی از کاربردها استفاده کرد. گیربکس‌های ترکیب VF و CF نوعی از گیربکس‌های حلزونی هستند که مزایای هر دو نوع گیربکس VF و CF را در خود دارند. این نوع گیربکس‌ها برای کاربردهایی که نیاز به گشتاور بالا، دور خروجی پایین، مقاومت بالا، و راندمان بالا دارند، مناسب هستند. جهت اطلاع از کاربرد های گیربکس شافت مستقیم فلنج دار پیشنهاد می کنیم مقاله مربوط به آن را در سایت نیرو گیربکس مورد مطالعه قرار دهید.

گیربکس‌ ترکیب CF و MVF

گیربکس‌ های ترکیب CF و MVF نوعی از گیربکس‌های حلزونی هستند که مزایای هر دو نوع گیربکس CF و MVF را در خود دارند. این نوع گیربکس‌ها از یک شافت در ورودی و یک فلنج در خروجی استفاده می‌کنند. شافت ورودی به موتور الکتریکی یا سایر منابع متصل می‌شود و فلنج خروجی به دستگاه مورد نظر متصل می‌شود. این نوع گیربکس‌ها می‌توانند گشتاور بالا را در دورهای پایین منتقل کنند و همچنین قابلیت نصب آسان و تعمیر و نگهداری ساده را دارند.

برای تامین مقاومت مناسب در این نوع گیربکس‌ها، از بدنه چدنی استفاده می‌شود. این نوع گیربکس‌ها از هالو شفت در ورودی و خروجی استفاده می‌کنند که امکان استفاده راحت و ساده را به آنها می‌دهد. این نوع گیربکس‌ها در نیروگاه‌ها برای انتقال گشتاور بالا در دورهای پایین و در کشتی‌ها و قایق‌ها برای انتقال گشتاور به پروانه ‌ها و در ماشین‌های کشاورزی مانند تراکتورها و کمباین‌ها برای انتقال گشتاور به چرخ‌ها استفاده می‌شوند. انواع گیربکس صنعتی را با قیمت مناسب می توانید از مجموعه نیرو گیربکس تهیه کنید برای کسب اطلاعات بیشتر و استعلام قیمت با ما تماس بگیرید.

نکات مهم در انتخاب انواع گیربکس حلزونی

• گشتاور خروجی: گشتاور خروجی مورد نیاز خود را بر اساس کاربردتان مشخص کنید. به حداکثر گشتاور خروجی گیربکس‌های مختلف توجه کنید.
• نسبت تبدیل: نسبت تبدیل مورد نیاز خود را بر اساس سرعت ورودی و سرعت خروجی مورد نظرتان محاسبه کنید. به محدوده نسبت تبدیل گیربکس‌های مختلف توجه کنید.
• سرعت ورودی و خروجی: سرعت ورودی و خروجی مورد نیاز خود را بر اساس کاربردتان مشخص کنید. به محدوده سرعت ورودی و خروجی گیربکس‌های مختلف توجه کنید.
• توان ورودی: توان ورودی مورد نیاز خود را بر اساس گشتاور خروجی و سرعت خروجی محاسبه کنید. به حداکثر توان ورودی گیربکس‌های مختلف توجه کنید.
• سرویس فاکتور (ضریب کار): سرویس فاکتور مناسب را بر اساس نوع کاربرد و شرایط کار گیربکس انتخاب کنید. به سرویس فاکتور گیربکس‌های مختلف توجه کنید.
• طریقه نصب: طریقه نصب مناسب را بر اساس فضای موجود و نوع کاربردتان انتخاب کنید. به طریقه نصب گیربکس‌های مختلف توجه کنید.
• روان کننده مناسب: روان کننده مناسب را بر اساس نوع گیربکس و شرایط کار آن انتخاب کنید. به نوع روان کننده مورد نیاز گیربکس‌های مختلف توجه کنید.
• میزان بار مجاز روی گیربکس: به میزان بار مجاز روی گیربکس‌های مختلف توجه کنید و از انتخاب گیربکسی با ظرفیت بار نامناسب خودداری کنید.
• حداکثر دما و رطوبت محیط: به حداکثر دما و رطوبت محیطی که گیربکس در آن کار می‌کند توجه کنید و از انتخاب گیربکسی با محدوده دمایی و رطوبتی نامناسب خودداری کنید.
• ساعات کارکرد گیربکس: به ساعات کارکرد گیربکس در روز و طول عمر آن توجه کنید و از انتخاب گیربکسی با عمر نامناسب خودداری کنید.
