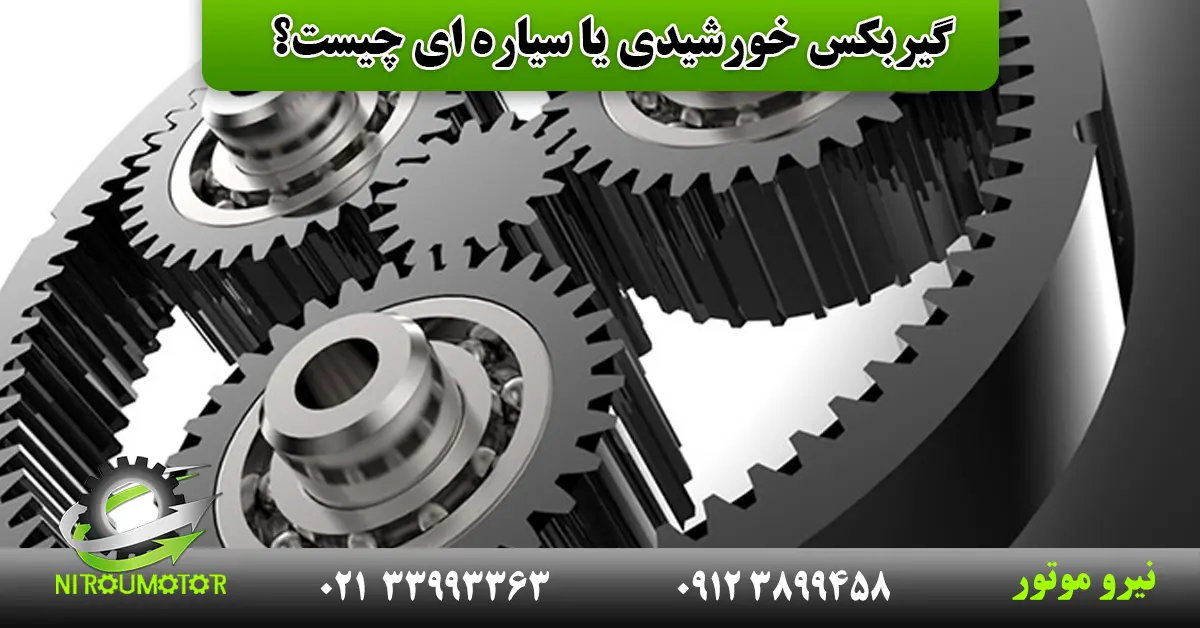

گیربکس خورشیدی یا سیاره ای
گیربکس خورشیدی یا سیاره ای نوعی جعبه دنده است که از مجموعه ای از چرخ دنده ها برای کاهش سرعت و افزایش گشتاور یا افزایش سرعت و کاهش گشتاور استفاده می کند. این نوع گیربکس به دلیل طراحی فشرده و راندمان بالا در بین گیربکس های صنعتی بسیار محبوب است. در گیربکس خورشیدی، چرخ دنده خورشیدی توسط موتور یا سایر منابع تغذیه به چرخش در می آید. این چرخش، چرخ دنده های سیاره ای و چرخ دنده رینگی را نیز به حرکت در می آورد و در نهایت گشتاور و سرعت مورد نظر را در شافت خروجی ایجاد می کند.
اجزای گیربکس خورشیدی
گیربکس خورشیدی یا سیاره ای از اجزای اصلی زیر تشکیل شده است:
- چرخ دنده خورشیدی: این چرخ دنده در مرکز گیربکس قرار دارد و توسط موتور یا سایر منابع تغذیه به چرخش در می آید. وظیفه اصلی آن انتقال قدرت از محور ورودی به مجموعه دنده های سیاره ای است. جنس آن معمولاً از فولاد یا آلیاژهای سخت است تا در برابر سایش و ضربه مقاوم باشد.
- چرخ دنده های سیاره ای: اطراف چرخ دنده خورشیدی قرار دارد و با آن درگیر می شوند. وظیفه اصلی آنها تغییر جهت و سرعت گشتاور است. تعداد چرخ دنده های سیاره ای می تواند دو یا بیشتر باشد و بر نسبت تبدیل گیربکس تاثیر می گذارد. جنس آنها معمولاً از فولاد یا آلیاژهای سخت است تا در برابر سایش و ضربه مقاوم باشد.
- چرخ دنده رینگی: چرخ دنده های سیاره ای را احاطه می کند و با آنها درگیر می شود. وظیفه اصلی آن تثبیت چرخ دنده های سیاره ای و انتقال گشتاور به محور خروجی است. جنس آن معمولاً از فولاد یا آلیاژهای سخت است تا در برابر سایش و ضربه مقاوم باشد.
- حامل سیاره ای: این محور یا قاب، چرخ دنده های سیاره ای را نگه می دارد و آنها را در محل خود ثابت می کند. جنس آن معمولاً از آلومینیوم یا چدن است تا سبک و محکم باشد.
- پوسته: این محفظه، تمام اجزای داخلی گیربکس را در خود جای می دهد و از آنها در برابر عوامل خارجی مانند گرد و غبار، رطوبت و ضربه محافظت می کند. جنس آن معمولاً از آلومینیوم یا چدن است تا سبک و محکم باشد.
- بلبرینگ ها: برای کاهش اصطکاک و ایجاد حرکت روان چرخ دنده ها قابل استفاده می باشد.
- مهر و موم ها: جهت جلوگیری از نشت روغن یا روان کننده استفاده می شوند.
- ترمز: برای متوقف کردن یا کاهش سرعت گیربکس قابل استفاده می باشد.
- فیلتر: جهت جذب آلودگی ها از روغن یا روان کننده استفاده می شود.
نحوه عملکرد گیربکس خورشیدی
در گیربکس خورشیدی، سه جزء اصلی وجود دارد که برای کاهش سرعت و افزایش گشتاور یا افزایش سرعت و کاهش گشتاور با یکدیگر تعامل دارند. چرخ دنده خورشیدی این چرخ دنده در مرکز گیربکس قرار دارد و توسط موتور یا سایر منابع تغذیه به چرخش در می آید. چرخ دنده های سیاره ای دو یا چند چرخ دنده که اطراف چرخ دنده خورشیدی می‌چرخند و با آن درگیر هستند. چرخ دنده رینگی این چرخ دنده چرخ دنده های سیاره ای را احاطه می کند و با آنها درگیر است.
چرخ دنده خورشیدی توسط موتور به گردش در می آید. این چرخش، چرخ دنده های سیاره ای را به حرکت در می آورد. جهت چرخش چرخ دنده های سیاره ای به موقعیت ثابت یکی از اجزای دیگر گیربکس بستگی دارد: اگر چرخ دنده رینگی ثابت باشد، چرخ دنده های سیاره ای در جهت مخالف چرخ دنده خورشیدی می چرخند. این امر باعث کاهش سرعت و افزایش گشتاور می شود. اگر چرخ دنده های سیاره ای ثابت باشند، چرخ دنده رینگی در جهت چرخ دنده خورشیدی می چرخد.
این امر باعث افزایش سرعت و کاهش گشتاور می شود. اگر چرخ دنده خورشیدی ثابت باشد، چرخ دنده رینگی و چرخ دنده های سیاره ای در جهت مخالف یکدیگر می چرخند. این امر باعث توقف گیربکس می شود. گشتاور نهایی از طریق محور خروجی منتقل می شود. شرکت نیرو گیربکس ارائه دهنده انواع گیربکس حلزونی، گیربکس پایه دار، گیربکس صنعتی با مناسب ترین قیمت می باشد جهت خرید انواع گیربکس و اطلاع از قیمت ها با این مجموعه تماس بگیرید.
نصب گیربکس خورشیدی
نصب گیربکس خورشیدی شامل مراحل مختلفی است که باید با دقت و به درستی انجام شود تا از عملکرد صحیح و عمر طولانی گیربکس اطمینان حاصل شود. محل نصب گیربکس باید تراز، صاف و عاری از لرزش باشد. همچنین باید فضای کافی برای دسترسی به تمام اجزای گیربکس برای سرویس و نگهداری وجود داشته باشد. اگر لازم است، باید سوراخ ها یا پایه های لازم برای نصب گیربکس در محل نصب ایجاد شود. قبل از نصب، باید گیربکس را از نظر آسیب دیدگی یا نقص بررسی کنید. تمام ابزار و قطعات لازم برای نصب را مانند آچار، پیچ و مهره، واشر، گشتاورسنج و غیره را آماده کنید.
گیربکس را با دقت در محل نصب قرار دهید و از تراز بودن آن اطمینان حاصل کنید. گیربکس را با استفاده از پیچ و مهره و واشر در محل خود ثابت کنید. از گشتاورسنج برای سفت کردن پیچ ها با گشتاور مناسب استفاده کنید. موتور را به محور ورودی گیربکس وصل کنید. از کوپلینگ مناسب برای اتصال موتور به گیربکس استفاده کنید. بار را به محور خروجی گیربکس وصل کنید. از کوپلینگ مناسب برای اتصال بار به گیربکس استفاده کنید. روغن مناسب را مطابق با دستورالعمل سازنده به گیربکس اضافه کنید. پس از نصب، گیربکس را از نظر نشت روغن، صداهای غیرعادی و عملکرد صحیح بررسی کنید.
از دستورالعمل نصب ارائه شده توسط سازنده گیربکس به دقت پیروی کنید. از ابزار و قطعات مناسب برای نصب استفاده کنید. از سفت کردن بیش از حد پیچ ها خودداری کنید. از تراز بودن گیربکس در هنگام نصب اطمینان حاصل کنید. از روغن مناسب برای گیربکس استفاده کنید. پس از نصب، گیربکس را از نظر نشت روغن، صداهای غیرعادی و عملکرد صحیح بررسی کنید. در صورت عدم آشنایی با مراحل نصب، همیشه توصیه می شود از یک تکنسین متخصص کمک بگیرید. الکتروگیربکس شافت مستقیم را با مناسب ترین قیمت می توانید از شرکت نیرو گیربکس خریداری نمایید برای خرید و اطلاع از قیمت آن با مجموعه نیرو گیربکس در تماس باشید.
کاربرد گیربکس خورشیدی یا سیاره ای
گیربکس های خورشیدی یا سیاره ای به دلیل مزایای متعددی از جمله راندمان بالا، چگالی گشتاور بالا، قابلیت اطمینان بالا، تنوع بالا و عملکرد روان، در طیف وسیعی از کاربردها استفاده می شوند. برخی از کاربردهای رایج گیربکس های خورشیدی عبارتند از:
صنعت
- نوار نقاله: جهت کنترل سرعت و انتقال مواد در نوار نقاله ها استفاده می شوند.
- بالابر: برای بالا و پایین بردن بار در بالابرها و جرثقیل ها قابل استفاده می باشد.
- جرثقیل: جهت کنترل حرکت بازوی جرثقیل و بالا و پایین بردن بار استفاده می شوند.
- ربات ها: برای کنترل حرکت مفاصل ربات ها و انجام وظایف مختلف قابل استفاده می باشد.
- ماشین آلات صنعتی: در انواع مختلف ماشین آلات صنعتی مانند پرس ها، آسیاب ها، میکسرها و غیره استفاده می شوند.
خودرو
- دیفرانسیل: جهت توزیع گشتاور موتور به چرخ ها و تسهیل چرخش در پیچ ها استفاده می شوند.
- گیربکس اتوماتیک: برای تغییر دنده و کنترل سرعت خودرو قابل استفاده می باشد.
- موتورسیکلت: جهت انتقال قدرت موتور به چرخ عقب و کنترل سرعت موتورسیکلت استفاده می شوند.
کشاورزی
- تراکتور: برای تامین گشتاور و سرعت لازم برای کشیدن ادوات کشاورزی.
- کمباین: جهت برداشت و درو غلات.
- سایر تجهیزات کشاورزی: در انواع مختلف تجهیزات کشاورزی مانند آبیاری، سمپاشی و کودپاشی استفاده می شود.
منابع تجدیدپذیر
- توربین های بادی: جهت تبدیل انرژی باد به الکتریسیته.
- آسیاب های آبی: برای تبدیل انرژی آب به الکتریسیته یا آرد کردن غلات استفاده می شوند.
سایر کاربردها
- آسانسور: جهت بالا و پایین بردن افراد و بار در آسانسورها.
- پله برقی: برای حمل و نقل افراد در پله برقی ها استفاده می شوند.
- ماشین های چاپ: جهت کنترل سرعت و حفظ دقت چاپ.
- صنعت فولاد: در نورد فولاد و سایر فرآیندهای فولادسازی استفاده می شوند.
- صنعت معدن: در استخراج و فرآوری مواد معدنی.
اجزای گیربکس خورشیدی چیست؟
چرخ دنده خورشیدی، چرخ دنده های سیاره ای، چرخ دنده رینگی، حامل سیاره ای، پوسته، بلبرینگ ها، مهر و موم ها، ترمز، فیلتر از اجزای گیربکس خورشیدی می باشد.
کاربرد های گیربکس خورشیدی یا سیاره ای چیست؟
گیربکس خورشیدی یا سیاره ای در نوار نقاله، بالابر، جرثقیل، ربات ها، ماشین آلات صنعتی، دیفرانسیل، گیربکس اتوماتیک، موتورسیکلت، تراکتور، کمباین، سایر تجهیزات کشاورزی، توربین های بادی، آسیاب های آبی، آسانسور، پله برقی، ماشین های چاپ، صنعت فولاد، صنعت معدن و … کاربرد دارد.
